Wybijające zabezpieczenie w domu zwykle nie jest awarią „znikąd”, tylko sygnałem, że obwód dostał za duże obciążenie, pojawiło się zwarcie albo instalacja ma źle dobrany element ochronny. W praktyce wyjaśniam, dlaczego wywala korki, jak odróżnić przeciążenie od zwarcia, co sprawdzić samemu i kiedy problem zaczyna dotyczyć nie tylko gniazdka, ale całej instalacji albo fotowoltaiki. To przydatne zarówno po drobnym remoncie, jak i w nowym domu, gdzie lista urządzeń rośnie szybciej niż liczba obwodów.
Najkrócej: to zwykle przeciążenie, zwarcie albo zły dobór zabezpieczenia
- W nowoczesnej instalacji najczęściej wybija wyłącznik nadprądowy, a nie dawny topikowy „korek”.
- Natychmiastowe zadziałanie zwykle wskazuje na zwarcie, a opóźnione na przeciążenie obwodu.
- Jedno gniazdo 16 A ma ograniczony zapas mocy, więc czajnik, piekarnik i grzejnik łatwo je przeciążą.
- Nie podmieniaj zabezpieczenia na większe „na próbę” - dobiera się je do przewodów, nie do liczby urządzeń.
- Przy fotowoltaice, pompach ciepła i dużych zasilaczach dochodzą prądy rozruchowe oraz kwestia charakterystyki zabezpieczenia.
Co naprawdę oznacza, że wybija zabezpieczenie

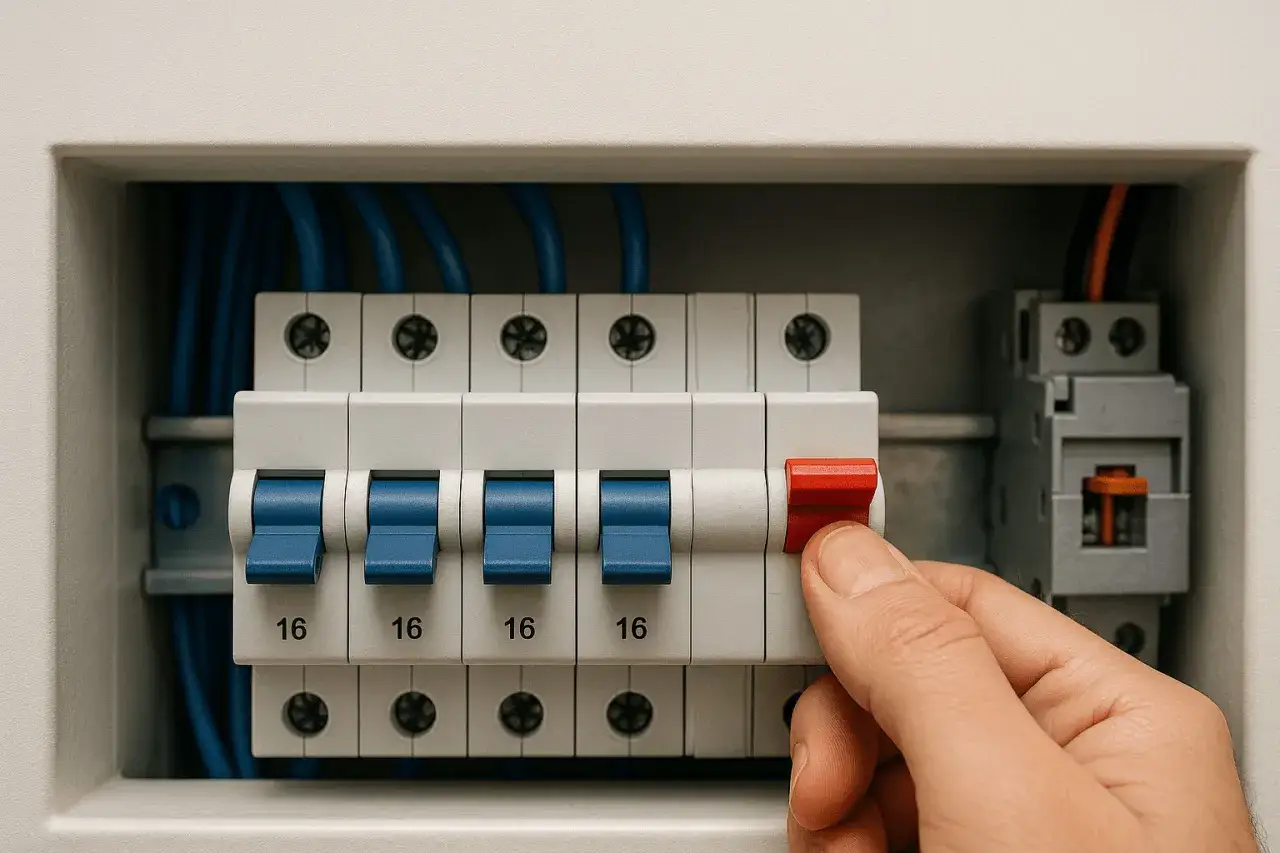

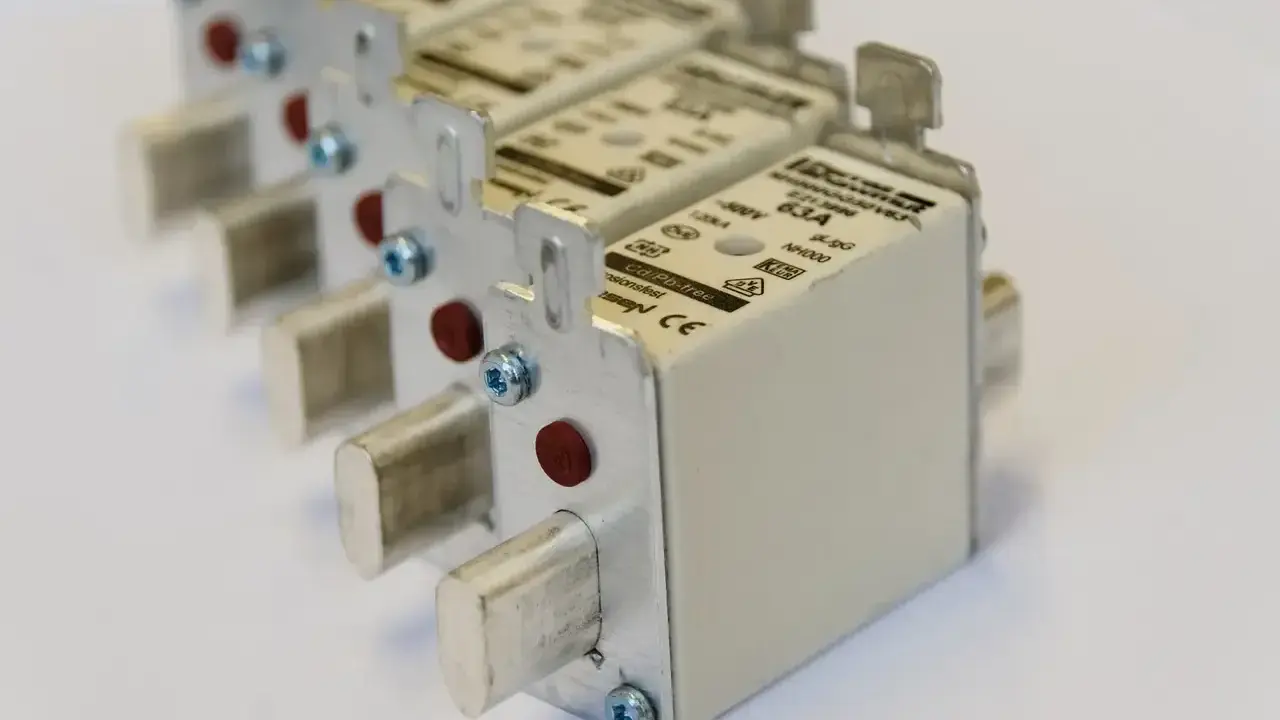

W domowej rozdzielnicy potoczny „korek” najczęściej oznacza dziś wyłącznik nadprądowy, czyli aparat, który odcina obwód, gdy płynie w nim zbyt duży prąd. W starszych instalacjach wciąż można spotkać wkładki topikowe, ale zasada pozostaje ta sama: instalacja broni się przed przegrzaniem przewodów i pożarem. Jeśli wyłącza się różnicówka, mechanizm jest inny - ona nie chroni przed przeciążeniem, tylko przed upływem prądu do ziemi.
Jak podaje ABB, wyłącznik nadprądowy ma dwa podstawowe mechanizmy zadziałania: termiczny przy przeciążeniu i magnetyczny przy zwarciu. To ważne rozróżnienie, bo od razu zawęża pole poszukiwań. Jeżeli urządzenie wyłącza się po kilku minutach, myślę przede wszystkim o obciążeniu i grzaniu się obwodu. Jeżeli gaśnie natychmiast po włączeniu, częściej chodzi o zwarcie, uszkodzony przewód albo bardzo duży prąd rozruchowy.W praktyce instalacja nie „psuje się bez powodu” - ona reaguje na warunki, które przestały być bezpieczne. I właśnie dlatego najpierw trzeba zrozumieć źródło problemu, a dopiero potem szukać sposobu naprawy.
Najczęstsze przyczyny w domowej instalacji
Najwięcej zgłoszeń, które dostaję od właścicieli mieszkań i domów, sprowadza się do kilku powtarzalnych scenariuszy. Część z nich jest banalna, część potrafi wskazywać na realną usterkę. Dobrą wiadomością jest to, że po objawach zwykle da się dość szybko odróżnić zwykłe przeciążenie od czegoś poważniejszego.
Przeciążenie obwodu
To najczęstsza przyczyna. Na jednym obwodzie ląduje za dużo sprzętów i prąd przekracza to, na co przewód oraz zabezpieczenie zostały dobrane. W Polsce typowy obwód gniazdowy 16 A przy 230 V daje teoretycznie około 3,7 kW, ale w praktyce nie warto traktować tego jako stałego marginesu „na styk”. Jeśli czajnik ma 2,2 kW, mikrofalówka 1,2 kW, a do tego dochodzi piekarnik albo grzejnik, robi się z tego bardzo ciasny układ.
| Urządzenie | Typowa moc | Dlaczego bywa problemem |
|---|---|---|
| Czajnik elektryczny | 2,0-2,4 kW | Sam potrafi zająć większość zapasu jednego obwodu 16 A. |
| Piekarnik | 2,5-3,5 kW | W połączeniu z innym sprzętem szybko przekracza możliwości obwodu. |
| Pralka | 1,8-2,2 kW | Grzałka podnosi pobór i po kilku minutach może zadziałać zabezpieczenie. |
| Suszarka do ubrań | 2,0-3,0 kW | Duży i długi pobór mocy obciąża przewód przez cały cykl pracy. |
| Mikrofalówka | 0,9-1,5 kW | Nie wygląda groźnie, ale razem z innymi urządzeniami robi różnicę. |
Najczęstszy błąd? Podłączanie kilku mocnych odbiorników do jednej listwy albo jednego przedłużacza „bo przecież działało do wczoraj”. Działało, dopóki suma poboru nie przekroczyła granicy obwodu.
Zwarcie
Zwarcie to sytuacja, w której prąd ma zbyt łatwą drogę przepływu, na przykład przez uszkodzoną izolację, wadliwy kabel, zalane gniazdo albo zgnieciony przewód. Wtedy zabezpieczenie zwykle reaguje od razu, często jeszcze w chwili włączenia urządzenia. Jeśli słyszysz trzask, widzisz iskrę albo czuć swąd spalenizny, to już nie jest zwykłe przeciążenie.
Prąd rozruchowy
Niektóre urządzenia pobierają ułamek sekundy po starcie dużo więcej prądu niż w normalnej pracy. Dotyczy to silników, pomp, sprężarek, transformatorów i części zasilaczy impulsowych. Właśnie dlatego charakterystyka zabezpieczenia ma znaczenie: wyłącznik B reaguje zwykle szybciej, a C toleruje większy chwilowy skok. W uproszczeniu można przyjąć, że B działa mniej więcej w zakresie 3-5 razy prądu znamionowego, a C w zakresie 5-10 razy. Zmiana z B na C nie jest jednak „lepszą wersją” sama w sobie - to musi pasować do przewodów i całej instalacji.
Przeczytaj również: Szczelny dach fotowoltaiczny - Błędy, koszty i co sprawdzić?
Uszkodzony sprzęt, przewód albo luźne połączenie
To jedna z podstępniejszych przyczyn, bo nie zawsze daje natychmiastowy efekt. Poluzowany zacisk w gnieździe, przypalona wtyczka, nadpalona kostka w lampie albo kabel z uszkodzoną izolacją mogą powodować grzanie się styku i stopniowe dobijanie zabezpieczenia. Z zewnątrz wygląda to jak „losowe wywalanie”, ale w środku problem narasta od dłuższego czasu.
Jeśli chcesz dojść do źródła, nie zgaduj - lepiej oprzeć się na objawach. To prowadzi do szybszej diagnozy niż wymiana bezpiecznika „na oko”.
Jak odróżnić przeciążenie od zwarcia i od różnicówki
W praktyce patrzę na trzy rzeczy: kiedy zabezpieczenie zadziałało, po czym zadziałało i czy problem dotyczy jednego urządzenia, czy całego obwodu. To najprostsza droga do zawężenia przyczyny bez rozkręcania połowy domu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zwykle sprawdzam najpierw |
|---|---|---|
| Wyłącza się natychmiast po włączeniu jednego urządzenia | Zwarcie albo bardzo duży prąd rozruchowy | Kabel, wtyczkę, gniazdo i sam sprzęt |
| Wyłącza się po kilku minutach pracy | Przeciążenie albo przegrzewanie połączeń | Suma mocy na obwodzie i stan zacisków |
| Wybija tylko po wilgoci, deszczu albo myciu | Upływ prądu lub zawilgocenie | Gniazda zewnętrzne, łazienkę, urządzenia z grzałką |
| Wyłącza się różnicówka, a nie nadprądowy | Prąd upływu do PE lub uszkodzona izolacja | Podejrzane urządzenia, przewody i wilgotne miejsca |
| Problem pojawia się po starcie falownika, pompy lub sprężarki | Prąd rozruchowy albo zły dobór charakterystyki | Rodzaj zabezpieczenia i sposób podłączenia obwodu |
Ta prosta tabela oszczędza dużo czasu, bo zamiast wymieniać wszystko po kolei, zaczynasz od najbardziej prawdopodobnego scenariusza. Gdy objawy są już czytelne, można przejść do bezpiecznych testów.
Co sprawdzić krok po kroku, zanim wezwiesz elektryka
Jeśli nie ma zapachu spalenizny, iskrzenia ani nadtopionych elementów, można wykonać kilka prostych, bezpiecznych kroków. Ja robię to zawsze w tej samej kolejności, bo dzięki temu łatwiej wyłapać winny element i nie pomylić skutku z przyczyną.
- Wyłącz wszystkie urządzenia na problematycznym obwodzie i odłącz je z gniazdek.
- Włącz zabezpieczenie i sprawdź, czy trzyma bez obciążenia.
- Podłączaj sprzęty pojedynczo, zaczynając od tych najmniej podejrzanych.
- Zwróć uwagę na listwy, przedłużacze i rozgałęźniki - one też potrafią być winne.
- Jeśli obwód wyłącza się dopiero przy jednym konkretnym urządzeniu, masz bardzo mocną wskazówkę.
- Jeśli problem wraca nawet bez podłączonych odbiorników, przestań testować i szukaj pomocy fachowej.
Jedna rzecz jest tu szczególnie ważna: nie zwiększaj wartości zabezpieczenia „na próbę”. Bezpiecznik dobiera się do przekroju przewodu, sposobu ułożenia i obciążenia, a nie do tego, ile sprzętów chcesz podłączyć jednocześnie. Na tym etapie łatwo zjechać w pozornie wygodne, ale ryzykowne rozwiązanie.
Dlaczego fotowoltaika i nowoczesne urządzenia potrafią ujawnić słaby punkt obwodu
Przy fotowoltaice, pompach ciepła, klimatyzacji, indukcji czy dużych zasilaczach problem bywa mniej oczywisty, bo instalacja pracuje z dwoma źródłami i z odbiornikami o różnym profilu poboru. W praktyce prąd może pojawiać się w kilku kierunkach naraz, a zabezpieczenie musi być dobrane do całego układu, nie tylko do jednego urządzenia. W materiałach SMA znajdziesz wprost ostrzeżenie, że połączenie generatora i obciążenia pod jednym miniaturowym wyłącznikiem może sprawić, że ochrona przestaje działać tak, jak powinna.
W domach z PV najczęściej chodzi o trzy rzeczy:
- zły podział obwodów - falownik, grube odbiory i kilka gniazd lądują na tym samym zabezpieczeniu;
- prądy rozruchowe - pompa, sprężarka albo falownik potrafią chwilowo wywołać zadziałanie aparatu o zbyt „czułej” charakterystyce;
- różnicówkę, która nie pasuje do układu - przy niektórych instalacjach producent falownika wymaga konkretnego typu zabezpieczenia różnicowoprądowego.
Kiedy nie warto już testować instalacji na własną rękę
Są sytuacje, w których dalsze próby są zwyczajnie złym pomysłem. Jeśli zabezpieczenie jest gorące, czuć spaleniznę, widać czarne ślady przy gniazdku, słychać brzęczenie w rozdzielnicy albo wyłączenie wraca mimo odpiętych urządzeń, to nie jest etap na eksperymenty. Tak samo traktuję sytuację, w której problem pojawia się po deszczu, przy wilgotnej ścianie albo po remoncie z ruszonymi przewodami.
W takich przypadkach potrzebny jest elektryk, który sprawdzi połączenia, ciągłość przewodów, charakterystykę zabezpieczeń i ewentualny stan izolacji. To nie jest przesada - nadmiernie pewny siebie domowy test potrafi tylko przyspieszyć uszkodzenie albo zrobić z drobnej usterki większy kłopot.
Jeśli natomiast problem dotyczy tylko jednego urządzenia, które wyłącza bezpiecznik od razu po starcie, często winny jest sam sprzęt albo jego przewód zasilający.
Jak ograniczyć kolejne wyłączenia w przyszłości
Po naprawie warto zrobić jedną rzecz od razu: uporządkować obwody tak, by instalacja nie pracowała na granicy możliwości. To zwykle daje większy efekt niż kolejne doraźne poprawki, bo usuwa przyczynę, a nie objaw.
- Rozdziel mocne odbiorniki na osobne obwody, zwłaszcza w kuchni, łazience i garażu.
- Oznacz rozdzielnicę, żeby było jasne, które zabezpieczenie zasila które pomieszczenie.
- Nie dobieraj charakterystyki B lub C „na wyczucie” - jeśli są silniki, pompy lub duże zasilacze, instalację trzeba policzyć.
- Przy PV trzymaj się schematu producenta falownika i nie łącz wszystkiego pod jeden przypadkowy wyłącznik.
- Po remoncie i po kilku latach eksploatacji warto zlecić kontrolę zacisków oraz stanu gniazd, bo luźne połączenia starzeją się szybciej, niż widać to gołym okiem.
Najlepiej działa prosta zasada: zabezpieczenie ma chronić przewód i instalację, a nie być ratunkiem dla źle rozplanowanego obciążenia. Jeśli po poprawkach prąd przestaje znikać, to znak, że problem został rozwiązany u źródła, a nie przykryty kolejną próbą.
