Oświetlenie schodów powinno działać bez zastanowienia: na jednym końcu wchodzisz, na drugim gasisz, a po drodze nie szukasz po omacku klasycznego włącznika. Właśnie do tego służy układ schodowy, który przy remoncie domu, klatki schodowej albo długiego korytarza często okazuje się prostszym i wygodniejszym rozwiązaniem niż dodatkowe lampki czy automatyka. W tym tekście rozkładam na części schemat połączeń, potrzebne przewody, warianty z krzyżowym i typowe błędy, które potrafią zepsuć nawet dobrze zaplanowaną instalację.
Najważniejsze informacje o układzie schodowym
- Dwa łączniki schodowe pozwalają sterować jedną lampą z dwóch miejsc.
- Między łącznikami prowadzi się dwa przewody korespondencyjne, a faza jest przełączana między nimi.
- Neutralny N i ochronny PE trafiają bezpośrednio do oprawy, nie przez łącznik.
- Do sterowania z trzech miejsc potrzebny jest łącznik krzyżowy wstawiony pomiędzy schodowymi.
- Przy LED-ach ważne są jakość osprzętu, pewne połączenia i poprawnie dobrany sposób sterowania.
- Jeśli instalacja jest stara lub aluminiowa, warto wcześniej ocenić stan przewodów, a nie tylko sam schemat.
Jak działa układ schodowy i co oznaczają jego zaciski
W praktyce to nie jest skomplikowany mechanizm, tylko przełączanie jednej fazy między dwoma torami. Każdy łącznik schodowy ma zwykle trzy zaciski: jeden wspólny oraz dwa korespondencyjne, czyli przewody łączące oba łączniki. Gdy faza zostanie poprowadzona jednym torem, obwód się zamyka i lampa świeci; gdy przełączysz drugi tor, obwód się otwiera i światło gaśnie.
Ja zawsze sprawdzam oznaczenia na obudowie, bo producenci stosują różne symbole: L, COM, strzałki albo numerację. To ważne, bo pomylenie zacisku wspólnego z korespondencyjnym daje instalację, która „prawie działa”, ale nie zachowuje się tak, jak powinna.
| Zacisk | Rola | Co do niego podłączasz |
|---|---|---|
| Wspólny | Punkt wejścia lub wyjścia fazy | Zasilanie L albo przewód do lampy |
| Korespondencyjny 1 | Pierwszy tor przełączania | Przewód między łącznikami |
| Korespondencyjny 2 | Drugi tor przełączania | Drugi przewód między łącznikami |
Najważniejsza zasada jest prosta: łącznik przełącza fazę, a nie neutralny. Kiedy to rozumiesz, dalsze czytanie schematu staje się dużo łatwiejsze i od razu widać, gdzie ma sens prowadzenie przewodów.
Jak czytać schemat połączeń krok po kroku
Najprostszy układ zakłada dwa miejsca sterowania jedną lampą. Zasilanie fazowe trafia do pierwszego łącznika, dwa przewody korespondencyjne biegną między łącznikami, a z drugiego łącznika wychodzi przewód do oprawy. Przewód neutralny N i ochronny PE prowadzi się bezpośrednio do lampy, nie przez łączniki.
- Odłącz zasilanie i potwierdź brak napięcia miernikiem.
- Podłącz fazę L do zacisku wspólnego pierwszego łącznika.
- Połącz oba łączniki dwoma przewodami korespondencyjnymi.
- Z zacisku wspólnego drugiego łącznika wyprowadź fazę do lampy.
- Neutralny N i PE doprowadź prosto do oprawy.
W nowych remontach spotyka się też układ, w którym zasilanie przychodzi najpierw do oprawy, a dopiero stamtąd schodzi do osprzętu w ścianie. To nadal działa tak samo, tylko logika prowadzenia przewodów jest inna. Jeśli planujesz modernizację od zera, warto to uwzględnić już na etapie bruzd i puszek, bo później każda zmiana oznacza dodatkowe kucie.
| Wariant zasilania | Co się zmienia | Kiedy ma sens |
|---|---|---|
| Zasilanie w puszce łącznika | Łatwiejszy odczyt schematu | Starsze instalacje i prosta wymiana osprzętu |
| Zasilanie przy lampie | Faza wraca do oprawy, N i PE zostają w lampie | Nowe instalacje i remonty prowadzone od zera |
Kiedy rozumiesz już drogę fazy, łatwiej dobrać właściwy przewód i osprzęt, a to właśnie od tego zależy, czy instalacja będzie wygodna także po latach.
Jakie przewody i osprzęt przygotować przed montażem
Do prostego układu potrzebujesz dwóch łączników schodowych, jednej oprawy i odpowiednio dobranego przewodu. W typowych domowych obwodach oświetleniowych stosuje się przekrój 1,5 mm², a między łącznikami musi się znaleźć tyle żył, ile wymaga układ korespondencyjny. W praktyce przy remoncie najczęściej lepiej od razu położyć przewód z zapasem niż oszczędzać jedną żyłę i później kombinować z przeróbkami.
| Element | Status | Praktyczna uwaga |
|---|---|---|
| 2 łączniki schodowe | Obowiązkowe | Każdy ma zwykle 3 zaciski |
| Przewód korespondencyjny | Obowiązkowy | Łączy oba łączniki |
| Przewód do lampy | Obowiązkowy | Faza wraca z drugiego łącznika |
| N i PE do oprawy | Obowiązkowe | Nie prowadzi się ich przez łącznik |
| Łącznik krzyżowy | Tylko przy 3+ punktach | Dodaje kolejne miejsce sterowania |
| Złączki sprężynowe | Zalecane | Ułatwiają pewne połączenia w puszce |
Jeśli chcesz zostawić sobie miejsce na późniejszą automatykę, przewód 5-żyłowy bywa rozsądniejszy niż minimalny układ. Przy schodach to niewielki koszt na etapie remontu, a później daje dużo większą elastyczność bez ponownego kucia ścian. To prowadzi prosto do pytania o większą liczbę punktów sterowania.
Układ z trzema punktami sterowania i wariant podwójny

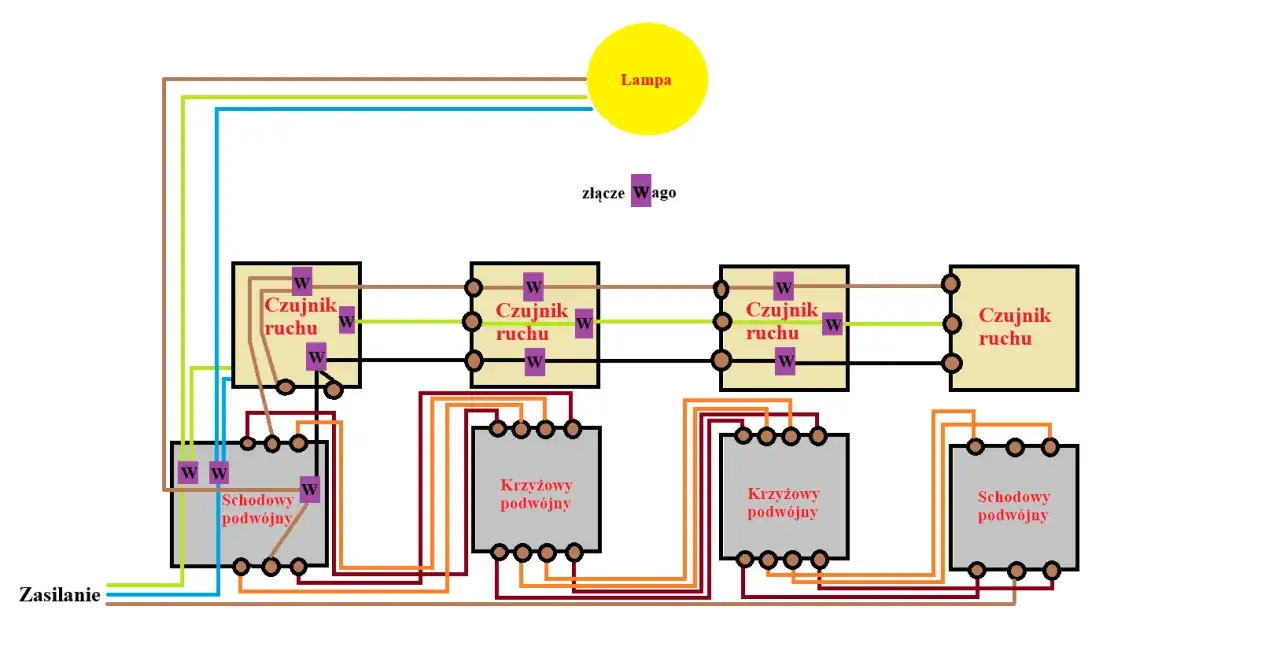

Kiedy schody są dłuższe albo w grę wchodzi korytarz, samo sterowanie z dwóch miejsc nie zawsze wystarcza. Wtedy między dwoma łącznikami schodowymi wstawia się łącznik krzyżowy, który ma cztery zaciski i pozwala dołożyć kolejne miejsce sterowania bez zmiany zasady działania całego obwodu. To nadal ten sam układ, tylko z dodatkowym elementem pośrodku.
| Wariant | Co daje | Co trzeba dodać | Gdzie się sprawdza |
|---|---|---|---|
| 2 punkty | Najszybsze i najprostsze sterowanie jedną lampą | 2 łączniki schodowe | Schody, krótkie korytarze |
| 3 punkty | Dodatkowe miejsce obsługi | 1 łącznik krzyżowy | Dłuższe biegi schodów, przejścia między kondygnacjami |
| 2 obwody z 2 miejsc | Dwie niezależne grupy światła | Łącznik schodowy podwójny | Salon z kinkietami, klatka schodowa z podziałem na strefy |
Wariant podwójny ma sens wtedy, gdy naprawdę chcesz sterować dwiema grupami światła z tych samych punktów. Jeśli chodzi tylko o jedną lampę nad schodami, dokładanie podwójnego osprzętu zwykle jest przerostem formy nad treścią. Przy czterech i większej liczbie punktów sterowania układ zaczyna się robić ciężki do serwisowania, więc częściej rozważyłbym przekaźnik bistabilny albo prosty system smart. Następny krok to błędy, które najczęściej psują całą instalację.
Najczęstsze błędy przy podłączaniu, które psują cały układ
- Pomylenie zacisku wspólnego z korespondencyjnym.
- Przeprowadzanie neutralnego N przez łącznik zamiast bezpośrednio do lampy.
- Brak ciągłości PE do metalowej oprawy.
- Używanie podświetlanych łączników bez sprawdzenia kompatybilności z LED.
- Zbyt ciasna puszka i poluzowane żyły przewodów.
- Sprawdzanie instalacji próbówką zamiast miernikiem.
Przy LED-ach wychodzą też mniej oczywiste problemy: lampa potrafi lekko żarzyć po wyłączeniu, mrugać albo reagować z opóźnieniem. Najczęściej winny jest wtedy nie sam schemat, tylko osprzęt, słabe złącza albo dodatkowy prąd upływu w układzie. Jeśli masz w ścianie starą instalację aluminiową, nie lekceważyłbym też stanu przewodów i jakości połączeń, bo tu drobny luz szybko zamienia się w grzanie zacisku.
Po rozwiązaniu tych podstawowych problemów można już świadomie zdecydować, czy zostać przy klasycznym układzie, czy dołożyć automatykę, która w praktyce bywa po prostu wygodniejsza.
Kiedy klasyczny schodowy warto połączyć z automatyką
W domu z fotowoltaiką nie ma sensu udawać, że sam układ schodowy zrobi z rachunków rewolucję. Oświetlenie schodów zwykle pobiera niewiele, bo nowoczesne źródła LED pracują często w zakresie kilku watów na oprawę, więc tu większą wartość daje wygoda, bezpieczeństwo i pewność działania niż sama oszczędność energii. Jeśli jednak dom jest duży, ruch bywa intensywny albo chcesz ograniczyć zapalone światło do niezbędnego minimum, czujnik ruchu, przekaźnik albo sterownik smart potrafią być rozsądnym dodatkiem.
Ja traktuję to tak: klasyczny łącznik jest najpewniejszy, bo działa zawsze i każdy domownik wie, co zrobić. Automatyka ma przewagę tam, gdzie światło ma zapalać się samo albo gdzie zależy ci na scenach oświetleniowych, ale nie zastąpi dobrego, prostego manualnego sterowania w miejscach przejściowych. W remontach najczęściej najlepiej sprawdza się układ hybrydowy, czyli zwykłe przyciski albo łączniki plus moduł sterujący schowany w rozdzielnicy lub puszce.
Jeżeli planujesz też inne modernizacje elektryczne, takie rozwiązanie daje najlepszy balans między wygodą, kosztem i niezawodnością, a w praktyce nie komplikuje serwisu tak bardzo jak rozbudowany system bezprzewodowy.
Zanim zamkniesz puszki i oddasz schody do użytku
Przed zatynkowaniem ścian i zamknięciem puszek sprawdzam zawsze cztery rzeczy: czy faza trafia na właściwy zacisk wspólny, czy oba przewody korespondencyjne są pewnie osadzone, czy N i PE idą do oprawy bez przerw oraz czy lampa włącza się i gaśnie z obu miejsc bez fałszywych objawów. To krótki test, ale oszczędza później rozkuwanie ściany z powodu jednego błędnie podłączonego przewodu.
- Sprawdź działanie obu łączników w każdej pozycji.
- Upewnij się, że w puszce zostało miejsce na przewody i złączki.
- Zweryfikuj, czy oprawa LED nie mruga po wyłączeniu.
- Zapisz układ żył albo zrób zdjęcie przed zamknięciem instalacji.
Jeśli instalacja jest nowa albo podczas remontu i tak otwierasz ściany, warto od razu przewidzieć zapas żył pod przyszłą automatykę. To niewielki koszt na etapie układania przewodów, a później daje dużo swobody bez kolejnego kucia.
