Dobór przewodu w instalacji PV nie zaczyna się od samej mocy, tylko od tego, gdzie kabel będzie pracował: po stronie paneli, po stronie falownika czy na odcinku do rozdzielni. Odpowiedź na pytanie, jaki kabel do fotowoltaiki 10 kw, zależy więc przede wszystkim od prądu, długości trasy, sposobu ułożenia i temperatury na dachu.
W tym tekście rozbijam temat na konkrety: jaki przewód stosuję na DC, kiedy 4 mm² wystarcza, kiedy rozsądniej przejść na 6 mm² i co zwykle wybieram po stronie AC. To praktyczna decyzja, bo przy 10 kW różnica między dobrze dobranym kablem a „prawie dobrym” potrafi wyjść dopiero po montażu.
Najważniejsze decyzje przy doborze kabla do instalacji 10 kW
- Na stronie DC najczęściej wybiera się H1Z2Z2-K 4 mm², a 6 mm² przy dłuższych trasach i większym zapasie.
- Po stronie AC w instalacji trójfazowej najczęściej sprawdza się 5x4 mm², a na krótszych odcinkach czasem 5x2,5 mm².
- Przy 10 kW instalacja trójfazowa daje około 14,4 A na fazę; jednofazowa oznaczałaby około 43,5 A.
- Przewód PV musi być odporny na UV, ozon, wilgoć i temperaturę, bo pracuje w zupełnie innych warunkach niż zwykły kabel instalacyjny.
- O wyborze przekroju decydują nie tylko ampery, ale też długość trasy, sposób prowadzenia i spadek napięcia.
Najkrótsza odpowiedź na start
Jeśli mam podać odpowiedź bez długiego wstępu, to wygląda ona tak: po stronie DC zwykle wybieram kabel solarny H1Z2Z2-K w przekroju 4 mm², a przy dłuższych odcinkach lub większym zapasie bezpieczeństwa 6 mm². Po stronie AC, przy falowniku trójfazowym, najczęściej zaczynam od 5x4 mm², choć na bardzo krótkich trasach da się spotkać również 5x2,5 mm².
| Odcinek instalacji | Najczęstszy wybór | Kiedy zwiększam przekrój |
|---|---|---|
| DC od paneli do falownika | H1Z2Z2-K 4 mm² | Dłuższa trasa, wysoka temperatura na dachu, potrzeba mniejszego spadku napięcia |
| DC w trudniejszych warunkach | H1Z2Z2-K 6 mm² | Gdy kabel idzie daleko, jest prowadzony w cieple lub ma pracować z większym zapasem |
| AC w instalacji 3-fazowej | 5x4 mm² | Przy dłuższym odcinku, układaniu w cieplejszym otoczeniu albo gdy chcę ograniczyć straty |
| AC w instalacji 1-fazowej | Osobny dobór | Tu prąd rośnie mocno, więc przekrój trzeba policzyć indywidualnie |
W praktyce nie wybieram kabla wyłącznie po mocy instalacji. Najpierw patrzę na napięcie, prąd, długość trasy i sposób prowadzenia, a dopiero potem na sam przekrój. I właśnie dlatego ta sama instalacja 10 kW może mieć dwa zupełnie różne zestawy przewodów.
Po stronie DC stawiam na kabel solarny, nie na zwykły przewód

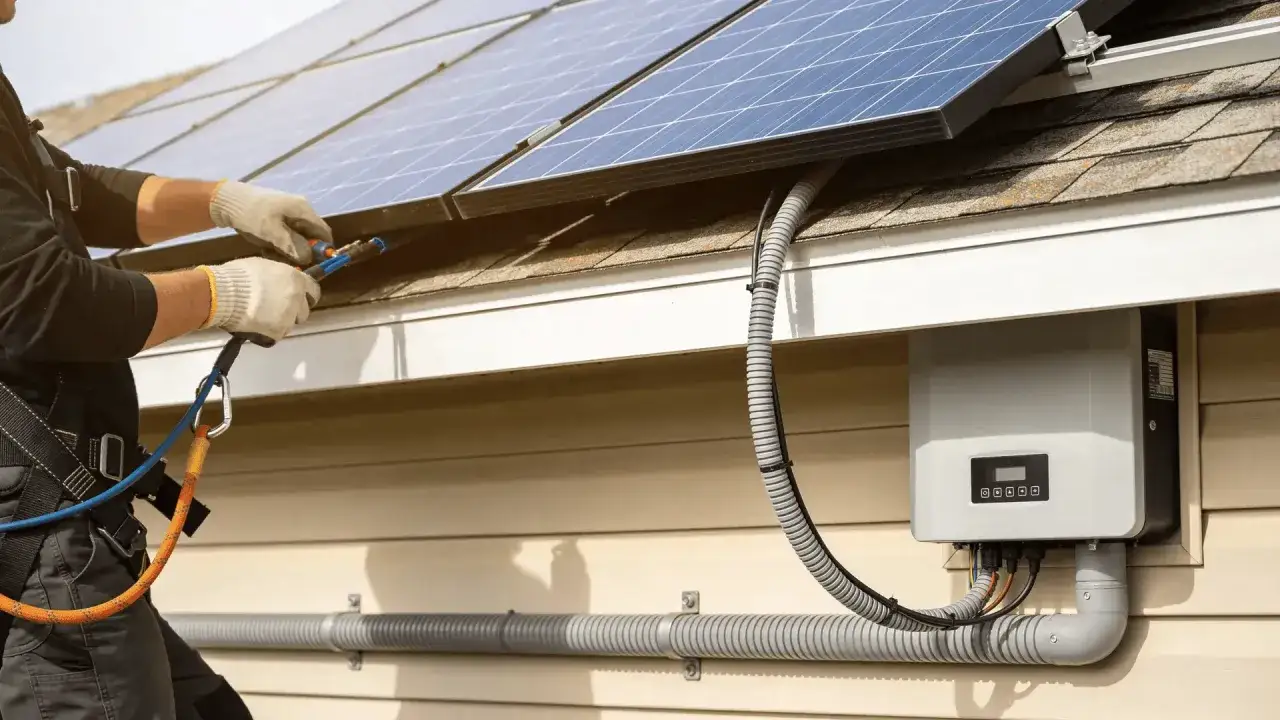

Na odcinku między modułami a falownikiem używam przewodu H1Z2Z2-K, czyli kabla stworzonego do pracy w instalacjach fotowoltaicznych. W kartach technicznych Top Cable ten typ przewodu jest opisany jako kabel do połączeń PV, z cynowaną miedzią, odpornością na UV i warunkami pracy dopasowanymi do montażu na zewnątrz. To ważne, bo zwykły kabel instalacyjny nie był projektowany do takiego środowiska.
| Cecha kabla PV | Dlaczego ma znaczenie |
|---|---|
| Cynowana miedź | Lepiej znosi warunki zewnętrzne i jest typowa dla przewodów fotowoltaicznych |
| EN 50618 / IEC 62930 | To standardy, które porządkują wymagania dla kabli PV |
| Odporność na UV i ozon | Kabel leży na dachu, w słońcu i w zmiennych warunkach pogodowych |
| 1,5 kV DC i wysoka odporność cieplna | Pasuje do pracy w stringach i nowoczesnych instalacjach PV |
| Elastyczna konstrukcja | Ułatwia prowadzenie po połaci, w peszlach i przy złączach |
Jeśli chodzi o przekrój, 4 mm² jest w praktyce standardem dla większości typowych stringów. 6 mm² biorę wtedy, gdy odległość rośnie, trasa jest bardziej wymagająca albo po prostu nie chcę później żałować zbyt małego zapasu. Nośność termiczna też mówi swoje: producent podaje dla 4 mm² 60 A w wolnym powietrzu i 44 A przy dwóch kablach leżących obok siebie na powierzchni, a dla 6 mm² odpowiednio 80 A i 57 A.
To pokazuje ważną rzecz: 4 mm² nie jest „za cienki” z definicji. Po prostu nie zawsze jest najlepszym wyborem, gdy kabel idzie długo albo w cieplejszym miejscu. Dlatego w PV przekrój dobiera się nie z rozpędu, tylko z myślą o konkretnej trasie.
Jak dobieram przekrój do długości i temperatury
Na dachu liczy się nie tylko prąd roboczy, ale też temperatura otoczenia i długość przewodu. Top Cable podaje współczynniki korekcyjne dla pracy w wysokiej temperaturze: przy 70°C nośność spada do 0,92, przy 80°C do 0,84, a przy 90°C do 0,75 wartości bazowej. Dlatego kabel prowadzony po rozgrzanej połaci oceniam ostrzej niż ten, który ma przewiew i lepsze warunki chłodzenia.
| Temperatura otoczenia | Współczynnik korekcyjny | Co z tego wynika |
|---|---|---|
| Do 60°C | 1,00 | Warunki bazowe, bez obniżenia nośności |
| 70°C | 0,92 | Już widać wpływ gorącego dachu lub zwartego ułożenia |
| 80°C | 0,84 | Tu zapas zaczyna mieć realne znaczenie |
| 90°C | 0,75 | To warunki, w których zbyt mały przekrój szybko przestaje być rozsądny |
Druga rzecz to spadek napięcia. W danych producenta widać wyraźnie, że 4 mm² ma wyższy współczynnik spadku napięcia niż 6 mm² i 10 mm². To nie jest abstrakcja z katalogu, tylko realna różnica w stratach na dłuższej trasie. Im dłużej kabel biegnie od stringów do falownika, tym bardziej opłaca się większy przekrój.
| Przekrój | Współczynnik spadku napięcia | Interpretacja praktyczna |
|---|---|---|
| 4 mm² | 14,3 V/A·km | Dobry standard na typowe, krótkie odcinki |
| 6 mm² | 9,49 V/A·km | Lepszy wybór, gdy trasa jest dłuższa albo bardziej wymagająca |
| 10 mm² | 5,46 V/A·km | Raczej dla wyjątkowych przypadków niż dla zwykłej instalacji 10 kW |
Moja praktyczna zasada jest prosta: jeśli odcinek DC jest krótki i prowadzony w normalnych warunkach, 4 mm² zwykle wystarcza. Jeśli kabel ma iść dalej, po gorącej połaci, w wiązce albo w miejscu narażonym na nagrzewanie, biorę 6 mm² bez długiego zastanawiania się. Tak właśnie unika się sytuacji, w której instalacja działa, ale nie pracuje tak sprawnie, jak mogłaby.
Co z falownikiem trójfazowym i jednofazowym
Po stronie AC liczy się już inna matematyka. Dla instalacji 10 kW podłączonej trójfazowo do sieci 400 V prąd na fazę wynosi około 14,4 A przy cos φ równym 1. To oznacza, że kabel między falownikiem a rozdzielnią nie musi być gigantyczny, ale nadal trzeba go dobrać uczciwie do długości i sposobu ułożenia.
| Układ | Orientacyjny prąd przy 10 kW | Co zwykle wychodzi w praktyce |
|---|---|---|
| Trójfazowy 400 V | Około 14,4 A na fazę | Najczęściej 5x4 mm², na krótkim odcinku czasem 5x2,5 mm², a przy dłuższej trasie 5x6 mm² |
| Jednofazowy 230 V | Około 43,5 A | Potrzebny jest osobny dobór, zwykle znacznie grubszy przewód i inne zabezpieczenia |
Jeśli falownik stoi blisko rozdzielni, dobór jest łatwiejszy. Jeśli jednak kabel ma iść przez garaż, strych albo długą ścianę z ociepleniem, przekrój rośnie szybciej, niż wielu inwestorów zakłada. I właśnie dlatego przy 10 kW nie wystarczy powiedzieć „to tylko kilkanaście amperów”. Liczy się też miejsce pracy przewodu.
W domowych instalacjach spotykam przede wszystkim układ trójfazowy, bo jest po prostu wygodniejszy dla takiej mocy. Jednofazowy przy 10 kW wymaga już dużo bardziej ostrożnego podejścia i nie jest miejscem na oszczędzanie na kablu.
Błędy, które najczęściej psują dobór kabla
Najczęstszy błąd to traktowanie kabla PV jak zwykłego przewodu „do prądu”. Na DC to zła droga. H1Z2Z2-K ma pracować na zewnątrz, w promieniowaniu UV, przy zmianach temperatury i w połączeniu z osprzętem przeznaczonym do PV. Gdy ktoś zamienia go na przypadkowy przewód instalacyjny, oszczędza pozornie, a ryzykuje trwałość całego odcinka.
- Dobór kabla tylko po mocy instalacji, bez sprawdzenia długości trasy i temperatury.
- Stosowanie zwykłego przewodu instalacyjnego zamiast kabla PV na stronie DC.
- Zbyt mały zapas długości przy złączach, łukach i wejściach do rozdzielni.
- Zaginanie kabla zbyt ciasno i przekraczanie dopuszczalnego promienia gięcia.
- Łączenie przypadkowych złączy i osprzętu, który nie jest kompatybilny z resztą instalacji.
Top Cable wprost zwraca uwagę, że kable typu RV-K nie spełniają aktualnych wymagań EN 50618 dla instalacji fotowoltaicznych. To dobry przykład, bo pokazuje różnicę między „kablem, który wygląda podobnie” a kablem, który faktycznie jest projektowany do PV. W tej branży wygląd nie ma żadnego znaczenia, liczy się zgodność techniczna.
Co sprawdzam przed zamówieniem i montażem
Zanim kupię przewód, sprawdzam cztery rzeczy: długość trasy, typ falownika, sposób prowadzenia i warunki pracy. To brzmi prosto, ale właśnie na tym etapie najłatwiej popełnić kosztowny błąd. Jeśli trasa idzie przez dach i elewację, kabel ma inne wymagania niż wtedy, gdy biegnie w peszlu albo w rurze.
- Sprawdzam, czy odcinek jest po stronie DC, czy AC.
- Liczymy długość realnej trasy, a nie tylko odległość „na oko”.
- Patrzę, czy kabel będzie prowadzony na zewnątrz, w rurze, w korycie czy w gruncie.
- Dobieram przekrój do warunków cieplnych, nie tylko do natężenia prądu.
- Upewniam się, że złącza i przewód są ze sobą kompatybilne.
Jeśli kabel ma być prowadzony w ziemi, traktuję to jako osobny przypadek i nie zamawiam przewodu bez sprawdzenia zaleceń producenta. Nawet jeśli dany kabel dopuszcza takie układanie, praktyka często podpowiada, żeby prowadzić go w dodatkowej osłonie. To prosty sposób, żeby zmniejszyć ryzyko uszkodzenia mechanicznego i ułatwić ewentualny serwis.
Gdybym miał zostawić jedną praktyczną wskazówkę, powiedziałbym tak: nie pytaj tylko o to, jaki kabel ma mieć instalacja 10 kW, ale też dokąd dokładnie będzie prowadzony. Wtedy dobór staje się prosty, a instalacja działa stabilniej i bez zbędnych kompromisów.
