Jak sprawdzić kondensator multimetrem? Poradnik krok po kroku

Sprawny kondensator często decyduje o tym, czy zasilacz, wentylator, sterownik bramy albo falownik fotowoltaiczny pracuje stabilnie. Gdy pojawia się pytanie, jak sprawdzić kondensator miernikiem uniwersalnym, najważniejsze są trzy rzeczy: bezpieczne rozładowanie elementu, właściwy tryb pomiaru i umiejętność odczytania wyniku bez zgadywania. W tym tekście pokazuję praktyczny sposób diagnozy, a także granice, których zwykły multimetr już nie przeskoczy.

Co da się ocenić multimetrem, a czego nie

Zwykły multimetr potrafi powiedzieć o kondensatorze więcej, niż wielu osobom się wydaje, ale nie wszystko. Ja patrzę na to tak: jeśli chcę szybko sprawdzić, czy element ma jeszcze sensowną pojemność, czy jest zwarcie albo czy w ogóle reaguje na ładowanie, multimetr wystarczy. Jeśli jednak podejrzewam wysoki ESR, przebicie pod napięciem albo problem w zasilaczu impulsowym, sam miernik uniwersalny bywa tylko początkiem diagnostyki.

To ważne zwłaszcza w układach zasilania i fotowoltaiki. Kondensator może mieć jeszcze „znośną” pojemność, a mimo to powodować restarty, buczenie, wzrost tętnień albo przegrzewanie sekcji zasilania, bo problem siedzi w ESR. Dlatego traktuję multimetr jako narzędzie do szybkiej oceny, a nie wyrocznię.

Ta granica prowadzi wprost do bezpieczeństwa, bo bez rozładowania kondensatora pomiar szybko robi się ryzykowny.

Zanim przyłożysz sondy, wyłącz układ i rozładuj element

Ja zawsze zaczynam od odłączenia zasilania, a dopiero potem przechodzę do testu. W kondensatorach sieciowych, w zasilaczach impulsowych i w falownikach fotowoltaicznych energia potrafi utrzymywać się dłużej, niż sugeruje sam wyłącznik. Najprostszy błąd to założenie, że skoro urządzenie jest odłączone od prądu, to wszystko jest już bezpieczne.

1. Odłącz urządzenie od zasilania i odczekaj chwilę, ale nie ufaj samemu czasowi.
2. Sprawdź napięcie na zaciskach kondensatora w trybie pomiaru napięcia.
3. Rozładuj element przez odpowiedni rezystor rozładowczy, a nie przez zwarcie śrubokrętem.
4. Jeśli to możliwe, odizoluj kondensator od reszty układu, żeby wynik nie był zafałszowany.
5. Oceń obudowę: wybrzuszenie, wyciek elektrolitu, przebarwienia i korozję traktuję jako wyraźne ostrzeżenie.

W kondensatorach spolaryzowanych pilnuję biegunowości przy dalszych testach i montażu, bo pomyłka potrafi uszkodzić nie tylko sam element, ale i cały tor zasilania. Po takim przygotowaniu można przejść do właściwego pomiaru pojemności.

Jak wykonać pomiar pojemności krok po kroku

To jest najbardziej miarodajny sposób, jeśli miernik ma funkcję pomiaru pojemności. Multimetr w tym trybie najpierw ładuje kondensator kontrolowanym prądem, a potem wylicza pojemność na podstawie reakcji układu. Dla mnie to najlepsza metoda przy pojedynczym elemencie wyjętym z obwodu.

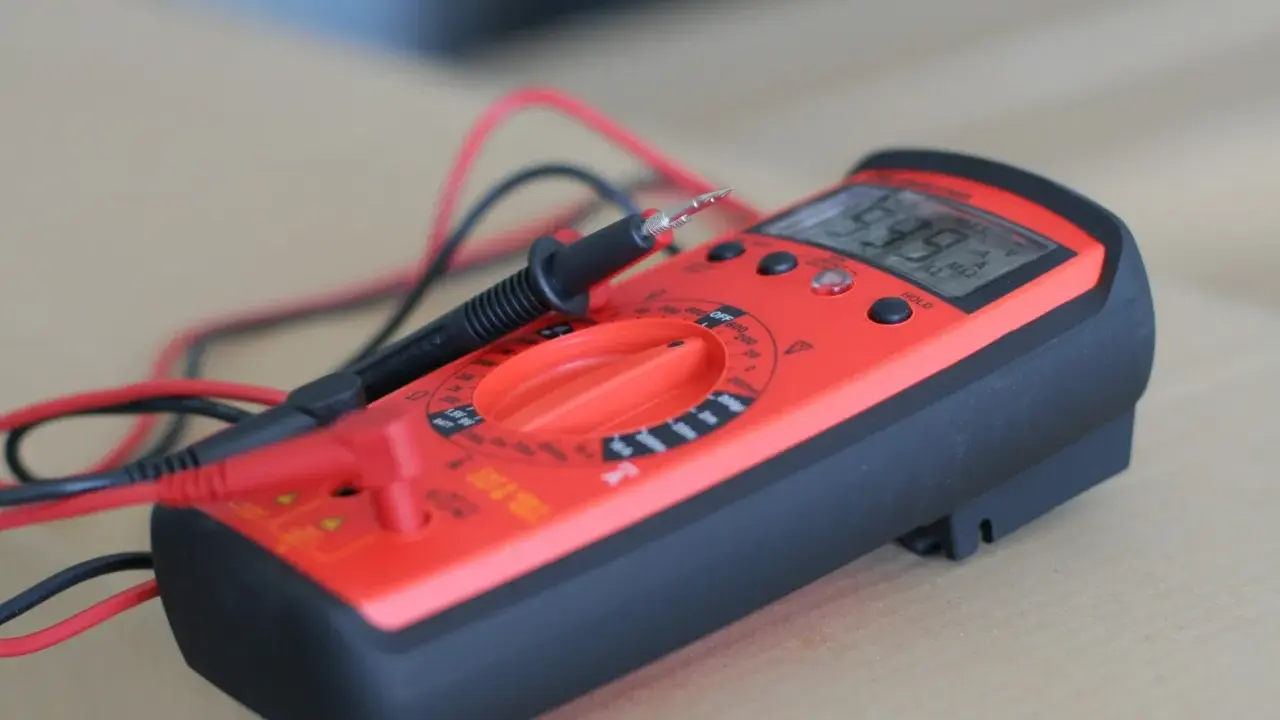

1. Ustaw pokrętło na pomiar pojemności, zwykle oznaczony symbolem µF, nF albo C.
2. Jeśli miernik ma kilka zakresów, wybierz ten właściwy do przewidywanej wartości.
3. Przewód czarny włóż do COM, a czerwony do gniazda przewidzianego do pomiaru pojemności lub napięcia/oporu, zgodnie z instrukcją miernika.

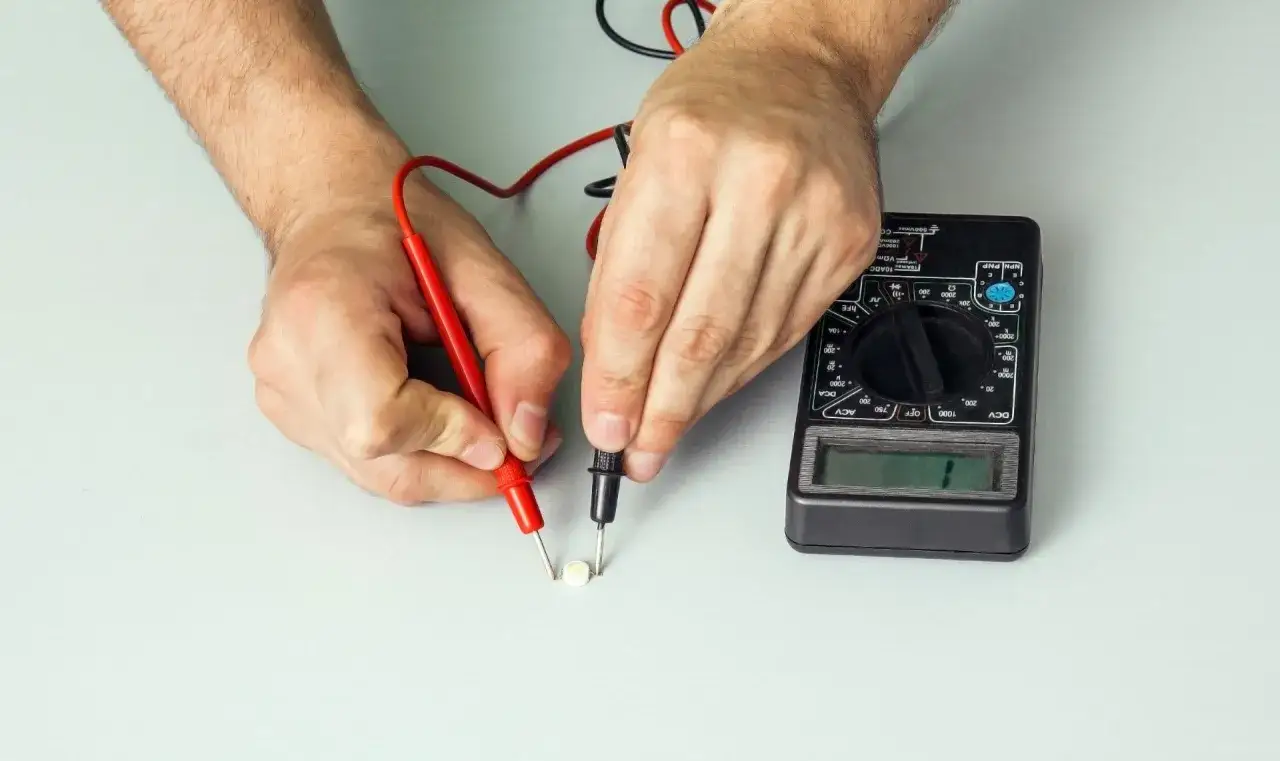

4. Dotknij sondami wyprowadzeń kondensatora i trzymaj je stabilnie.
5. Poczekaj, aż odczyt się uspokoi. Przy niektórych miernikach liczby rosną przez kilka sekund.
6. Porównaj wynik z wartością nominalną i tolerancją z obudowy.

Jeśli mierzę kondensator o pojemności poniżej około 1000 nF, bardzo pomaga funkcja REL lub zerowania, jeżeli mój multimetr ją ma. Przewody pomiarowe same wnoszą pewien błąd, więc przy małych pojemnościach taki detal robi różnicę. Z kolei przy kondensatorach elektrolitycznych 1000 µF, 2200 µF czy 4700 µF odczyt powinien być stabilny i bliski wartości znamionowej, a nie zjeżdżać o kilkadziesiąt procent.

Jeżeli wynik jest podejrzany, nie kończę na samym pomiarze pojemności. Wtedy przechodzę do prostszej metody z rezystancją, bo ona często od razu pokazuje zwarcie lub całkowitą przerwę.

Jak sprawdzić element bez funkcji pomiaru pojemności

Nie każdy multimetr ma zakres pojemności, ale to jeszcze nie oznacza, że niczego się nim nie da ustalić. W trybie rezystancji kondensator zachowuje się jak element, który na początku „wpuszcza” prąd, a potem coraz bardziej go blokuje. Właśnie ten przebieg pozwala odróżnić kondensator zdrowy od zwartego albo otwartego.

1. Ustaw najwyższy zakres rezystancji.
2. Przyłóż sondy do wyprowadzeń kondensatora.
3. Obserwuj, czy wskazanie zaczyna się od niższej wartości i rośnie w kierunku nieskończoności lub komunikatu OL.
4. Jeśli miernik piszczy ciągle i pokazuje bardzo małą rezystancję, podejrzewam zwarcie.
5. Jeśli od razu pokazuje OL i nic się nie zmienia, kondensator może być przerwany albo jego pojemność jest zbyt mała, by mój miernik to sensownie pokazał.

Ta metoda najlepiej działa przy kondensatorach elektrolitycznych. Przy ceramicznych i foliowych bywa znacznie mniej czytelna, bo ich pojemność jest często zbyt mała, żeby zwykły multimetr pokazał wyraźną krzywą ładowania. Dlatego nie traktuję takiego testu jako pełnej diagnozy, tylko jako szybki filtr przed dokładniejszym pomiarem.

Gdy wyniki już mam, ważniejsze od samej liczby staje się to, jak ją zinterpretować. I tu wiele osób popełnia najwięcej błędów.

Jak czytać wyniki i szybko ocenić stan elementu

Sama liczba na wyświetlaczu nie wystarcza. Liczy się porównanie z wartością nominalną, tolerancją i zachowaniem kondensatora po odłączeniu sond. Ja najczęściej patrzę na trzy rzeczy: czy wynik jest stabilny, czy mieści się w tolerancji i czy zachowanie zgadza się z typem elementu.

Praktycznie przyjmuję prostą zasadę: jeśli kondensator ma na obudowie 1000 µF ±20%, a miernik pokazuje około 820-1180 µF, wynik mieści się jeszcze w rozsądnym zakresie. Jeśli spada wyraźnie niżej, na przykład do 600 µF, nie szukam już usprawiedliwień. W sprzęcie zasilającym to zwykle sygnał, że element jest na końcu życia.

Takie odczyty najłatwiej zrozumieć, kiedy zna się jeszcze kilka typowych błędów, które potrafią całkiem zepsuć diagnozę.

Najczęstsze błędy, które zaniżają albo zawyżają wynik

Najwięcej fałszywych wniosków widzę wtedy, gdy ktoś mierzy element bez wyjęcia z układu. Równoległe rezystory, diody, cewki i ścieżki potrafią zmienić odczyt tak mocno, że wynik przestaje mieć sens. Jeśli pomiar ma pomóc, a nie wprowadzić zamęt, trzeba odciąć kondensator od reszty obwodu.

• Pomiar w układzie zamiast po odłączeniu elementu.
• Brak rozładowania, przez co wynik skacze albo miernik pokazuje bzdury.
• Ocenianie tylko po wyglądzie, chociaż wiele uszkodzeń nie zostawia widocznych śladów.
• Zbyt tani miernik do bardzo małych pojemności, zwłaszcza poniżej 1 nF.
• Ignorowanie ESR w zasilaczach, UPS-ach, sterownikach LED i falownikach fotowoltaicznych.

Właśnie w tych ostatnich urządzeniach zwykły multimetr bywa tylko częściowym rozwiązaniem. Kondensator może wyglądać dobrze na papierze, a i tak powodować tętnienia, zakłócenia, buczenie albo restarty elektroniki. Wtedy rozsądny następny krok to ESR meter albo wymiana porównawcza na nowy element o tych samych parametrach.

Co dalej, gdy kondensator nie przechodzi testu

Jeśli kondensator wypada słabo, nie wymieniam go „na oko”. Dobieram nowy element po pojemności, napięciu znamionowym, polaryzacji, temperaturze pracy i wymiarach obudowy. W praktyce pojemność powinna być taka sama albo bardzo zbliżona, napięcie nie może być niższe od oryginału, a w zasilaczach i urządzeniach pracujących długo pod obciążeniem zwykle stawiam na wersje 105°C, nie 85°C.

• Dobierz taką samą pojemność lub wartość bardzo zbliżoną, jeśli producent dopuszcza zamiennik.
• Nie schodź z napięciem znamionowym poniżej oryginału.
• Sprawdź biegunowość w kondensatorach elektrolitycznych.
• Zwróć uwagę na średnicę, wysokość i rozstaw wyprowadzeń.
• Po montażu obserwuj, czy element nie grzeje się nadmiernie i czy układ pracuje stabilnie.

Jeżeli po wymianie problem wraca, nie obwiniałbym już wyłącznie kondensatora. W praktyce często winne są też przegrzewanie, zły lut, uszkodzona dioda prostownicza albo przeciążenie całej sekcji zasilania. Dobra diagnoza nie kończy się na jednym pomiarze, ale właśnie od niego zwykle zaczyna się najbardziej sensowna naprawa.
