Sprawna instalacja elektryczna nie opiera się na jednym cudownym aparacie, tylko na kilku zabezpieczeniach, z których każde reaguje na inny problem. Gdy mówimy o rodzajach bezpieczników elektrycznych, w praktyce mieszają się klasyczne wkładki topikowe, wyłączniki nadprądowe, różnicówki i ograniczniki przepięć, a to potrafi mocno zamieszać przy remoncie albo modernizacji domu. Poniżej porządkuję ten temat tak, żeby łatwiej było zrozumieć, co chroni przewody, co chroni ludzi, a co ratuje sprzęt, także w instalacji z fotowoltaiką.
Najważniejsze zabezpieczenia różnią się funkcją, a nie tylko nazwą
- Wkładka topikowa odcina obwód jednorazowo, ale ma bardzo dużą zdolność wyłączania.
- Wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem, a po zadziałaniu wystarczy go ponownie załączyć.
- Różnicówka reaguje na prąd upływu i wspiera ochronę przed porażeniem, ale nie zastępuje zabezpieczenia nadprądowego.
- Ogranicznik przepięć ogranicza skutki wyładowań atmosferycznych i przepięć łączeniowych.
- W instalacji PV dochodzą jeszcze elementy po stronie DC, których nie dobiera się tak samo jak w klasycznym obwodzie 230/400 V.
Co naprawdę chronią poszczególne zabezpieczenia
W praktyce pod słowem „bezpiecznik” ludzie mieszają wkładki topikowe, wyłączniki nadprądowe, różnicówki i ograniczniki przepięć, choć każdy z tych aparatów reaguje na coś innego. To ważne rozróżnienie, bo źle dobrane zabezpieczenie nie tylko wybija bez potrzeby, ale w skrajnym przypadku zostawia instalację bez realnej ochrony. Dlatego najpierw porządkuję funkcje, a dopiero potem schodzę do konkretnych typów.
| Aparat | Na co reaguje | Czego nie zastępuje | Gdzie spotkasz go najczęściej |
|---|---|---|---|
| Wkładka topikowa | Przeciążenie i zwarcie | Nie chroni przed prądem upływu ani przepięciem | Złącza, zabezpieczenia główne, instalacje przemysłowe, część układów PV |
| Wyłącznik nadprądowy (MCB) | Przeciążenie i zwarcie | Nie chroni przed porażeniem i przepięciami | Obwody gniazd, oświetlenie, sprzęt domowy |
| Wyłącznik różnicowoprądowy (RCD) | Prąd upływu | Nie zastępuje ochrony nadprądowej | Łazienki, kuchnie, obwody o podwyższonym ryzyku, cała rozdzielnica |
| Ogranicznik przepięć (SPD) | Krótki impuls przepięciowy | Nie wyłącza przeciążonego obwodu | Rozdzielnica główna, podrozdzielnice, instalacje z elektroniką i PV |
Jeśli ten podział jest jasny, łatwiej zrozumieć, dlaczego klasyczne wkładki topikowe nadal mają swoje miejsce, mimo że w nowych domach najczęściej widzimy aparaturę modułową. To właśnie do niej przechodzę teraz, bo w wielu modernizacjach to ona robi największą różnicę na co dzień.
Bezpieczniki topikowe wciąż mają swoje mocne strony
Topik to najstarsze z rozwiązań, ale nie znaczy to, że jest przestarzały. Działa prosto: gdy prąd przekroczy bezpieczny poziom, element wewnątrz wkładki się przetapia i rozłącza obwód. Dzięki temu wkładki topikowe mają bardzo dobrą zdolność wyłączania i dobrze radzą sobie tam, gdzie prądy zwarciowe są duże albo instalacja musi zachować wysoką selektywność.
Najczęściej spotykane odmiany wkładek
- gG - uniwersalne wkładki do ochrony przewodów i kabli przed przeciążeniem oraz zwarciem.
- aM - wkładki do obwodów silnikowych, gdzie trzeba uwzględnić większy prąd rozruchowy.
- gPV - wkładki przeznaczone do stringów fotowoltaicznych po stronie DC.
Gdzie topik wygrywa z automatyką
Najwięcej sensu ma w zabezpieczeniach głównych, w starych złączach, w układach o wysokich prądach zwarciowych i w części instalacji DC. Z mojego doświadczenia to właśnie tam topik bywa pewniejszy od aparatu modułowego, bo lepiej znosi trudniejsze warunki pracy. Trzeba jednak zaakceptować jedną rzecz: po zadziałaniu wkładkę wymienia się na nową, więc w eksploatacji domowej jest to mniej wygodne niż zwykłe podniesienie dźwigni.
Małe wkładki cylindryczne kosztują zwykle kilkanaście złotych, a większe wkładki NH potrafią być wyraźnie droższe. W praktyce topik wybiera się więc nie dlatego, że jest „lepszy”, tylko dlatego, że w danym miejscu ma po prostu więcej sensu. W domowej rozdzielnicy częściej pracuje już wyłącznik nadprądowy, który można szybko przywrócić do działania.
Wyłączniki nadprądowe są dziś domowym standardem
To właśnie wyłączniki nadprądowe, czyli popularne „eski”, są dziś podstawą rozdzielnicy w domu. Chronią przewody przed przeciążeniem i zwarciem, a po usunięciu usterki wracają do pracy jednym ruchem. Dla użytkownika to wygodne, ale technicznie liczy się coś innego: charakterystyka musi pasować do obciążenia, a prąd znamionowy do przewodu.
| Charakterystyka | Typowa reakcja | Kiedy ma sens |
|---|---|---|
| B | Zadziała szybciej, przy niższym prądzie rozruchowym, zwykle w zakresie 3-5 x In | Oświetlenie, zwykłe gniazda, obwody bez dużych rozruchów |
| C | Zniesie wyższy prąd startowy, zwykle w zakresie 5-10 x In | Sprzęt z rozruchem, klimatyzacja, pompy, część AGD i obwody warsztatowe |
| D | Wytrzyma jeszcze większy prąd rozruchowy, zwykle w zakresie 10-20 x In | Duże silniki, transformatory, układy bardziej przemysłowe |
W budownictwie mieszkaniowym najczęściej spotyka się wersje 6 kA, a w mocniejszych rozdzielnicach także 10 kA. To nie jest detal dla katalogu, tylko parametr, który mówi, jak aparat zachowa się przy poważnym zwarciu. Nie dobiera się go „na zapas”, bo wyższy prąd znamionowy nie naprawi źle dobranego obwodu, a może go tylko osłabić.
Najczęstszy błąd widzę wtedy, gdy ktoś zakłada jedną charakterystykę do całego domu, bo „tak będzie bezpieczniej”. Bezpieczniej jest wtedy, gdy aparat odpowiada na rzeczywiste warunki pracy obwodu, a nie na intuicję. Jeśli obwód wybija po podłączeniu urządzenia z silnikiem, rozwiązaniem bywa poprawny dobór charakterystyki, a nie automatyczne podnoszenie wartości zabezpieczenia.Różnicówka i ogranicznik przepięć nie zastępują bezpiecznika
Różnicówka i ogranicznik przepięć nie zastępują bezpiecznika, choć w potocznym języku często wrzuca się je do jednego worka. RCD, czyli wyłącznik różnicowoprądowy, nie pilnuje przeciążenia przewodów, tylko tego, czy prąd nie „ucieka” inną drogą, na przykład przez człowieka albo uszkodzoną izolację. W mieszkaniach i domach najczęściej stosuje się czułość 30 mA, bo to standardowa ochrona dodatkowa.Jak czytać typy różnicówek
| Typ RCD | Na co reaguje | Praktyczne zastosowanie |
|---|---|---|
| AC | Tylko prąd przemienny | Coraz rzadziej wybierany do nowych obwodów z elektroniką |
| A | Prąd przemienny i pulsujący DC | Najczęstszy i najbezpieczniejszy punkt wyjścia w domu |
| B | Prąd przemienny, pulsujący DC i gładki DC | Falowniki, ładowarki, część instalacji PV i układy wymagane przez producenta |
Jeśli w instalacji pracuje dużo elektroniki, pomp, falowników albo ładowarka samochodu elektrycznego, typ A jest zwykle rozsądniejszym wyborem niż AC. Typ B stosuje się tam, gdzie wymaga tego urządzenie albo projekt, bo pojawia się składowa DC, z którą zwykła różnicówka może sobie nie poradzić. W tym miejscu naprawdę nie warto zgadywać, tylko trzymać się dokumentacji urządzenia.

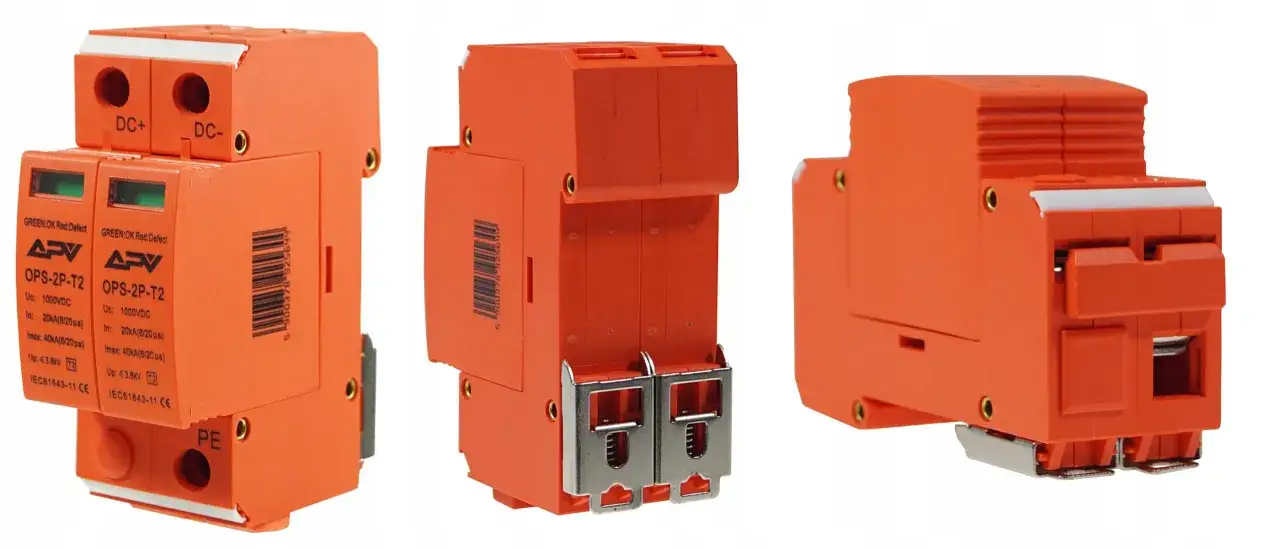

Po co w rozdzielnicy jest SPD
SPD, czyli ogranicznik przepięć, chroni elektronikę przed skutkami wyładowań atmosferycznych i przepięć łączeniowych. Nie zatrzyma bezpośredniego uderzenia pioruna, ale potrafi uciąć to, co najczęściej zabija falowniki, telewizory i automatykę bramy: krótkie, wysokie impulsy napięciowe. W domu zwykle myśli się o typie 2, a przy szczególnych warunkach o typie 1 lub zestawie 1+2.
W dobrze dobranej rozdzielnicy MCB, RCD i SPD pracują obok siebie, a nie zamiast siebie. To właśnie ta współpraca daje sensowną ochronę, szczególnie gdy w budynku pojawia się fotowoltaika i rośnie liczba urządzeń wrażliwych na przepięcia. Następny krok to przejście od teorii do praktyki, bo tam najłatwiej popełnić kosztowny błąd.
Jak dobiera się zabezpieczenia do domu i fotowoltaiki
Fotowoltaika zmienia układ sił w instalacji, bo masz energię po obu stronach falownika, prąd stały na dachu i dodatkowe źródła przepięć. Dlatego dobór zabezpieczeń nie polega na skopiowaniu jednego schematu z internetu, tylko na zebraniu kilku danych o obwodzie. Z mojego doświadczenia najlepiej działa podejście od najprostszych pytań do najbardziej technicznych.
- Zacznij od przewodu i obciążenia, nie od aparatu. Prąd znamionowy ma chronić kabel, a nie tylko „nie wybijać”.
- Dobierz charakterystykę B, C lub D do odbiornika. Oświetlenie i zwykłe gniazda to inna historia niż pompy, klima czy silniki.
- Do ochrony ludzi i elektroniki rozdzielaj funkcje. RCD typu A jest dziś najczęstszym wyborem domowym, a typ B stosuje się tam, gdzie wymaga tego urządzenie lub projekt.
- Zadbaj o ochronę przepięciową. W rozdzielnicy głównej zwykle pracuje SPD, a przy instalacji PV także odpowiedni ogranicznik po stronie DC.
- Sprawdź selektywność, czyli takie zgranie aparatów, by awaria wyłączała jak najmniejszy fragment instalacji.
- Opisuj każdy obwód. Po roku dwa moduły wyglądają podobnie, ale tylko czytelne oznaczenia pozwalają szybko zlokalizować problem.
Przeczytaj również: Fotowoltaika - ukryte koszty. Czy znasz je wszystkie?
Po stronie DC nie wolno kopiować zasad z AC

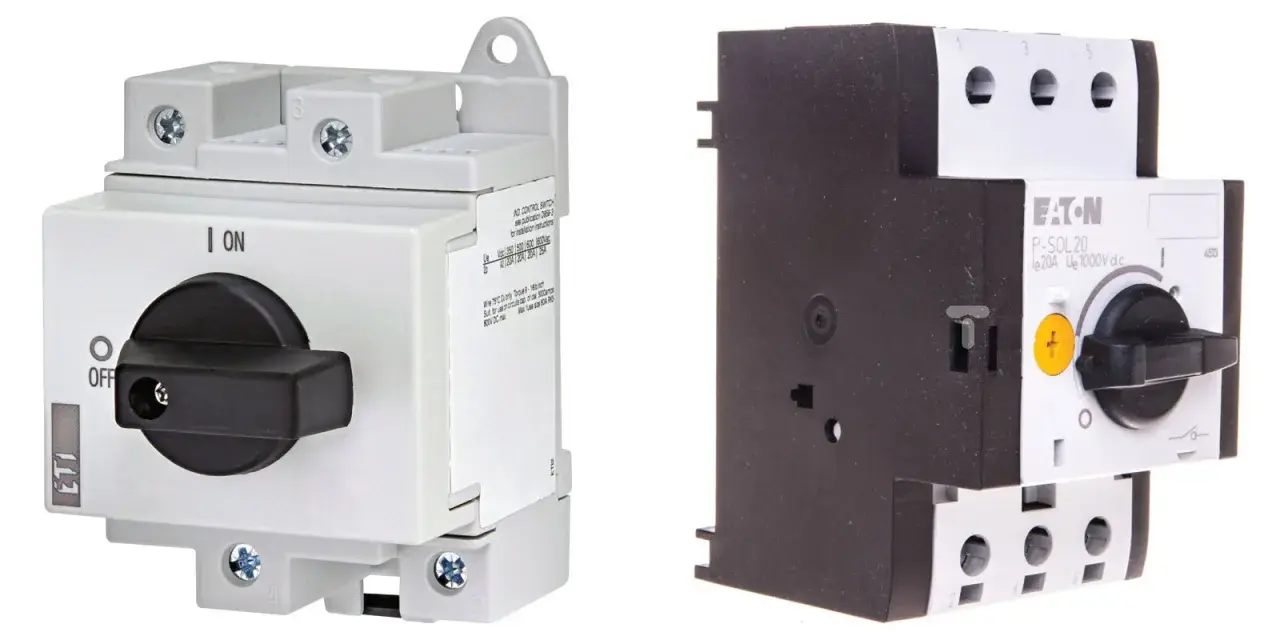

W instalacji fotowoltaicznej po stronie DC nie wolno zakładać, że zwykły wyłącznik nadprądowy zadziała tak samo jak w domu na 230 V. Tu potrzebne są aparaty przeznaczone do prądu stałego, a w stringach często stosuje się wkładki gPV, rozłącznik DC i SPD dobrany do napięcia oraz układu uziemienia. W wielu małych instalacjach bezpieczniki stringowe nie są potrzebne, ale decydują o tym obliczenia, liczba równoległych stringów i dokumentacja falownika, a nie przyzwyczajenie instalatora.W praktyce dom z pompą ciepła, płytą indukcyjną i PV zwykle wymaga osobnych obwodów dla dużych odbiorników, różnicówki typu A, ochrony przepięciowej oraz poprawnie dobranej ochrony po stronie DC. To nie jest przesada, tylko sposób na to, by jedna awaria nie wyłączyła całego domu. Ostatni krok to kontrola kilku szczegółów, które często decydują o tym, czy modernizacja będzie naprawdę udana.
Co sprawdzić przed modernizacją rozdzielnicy
Jeśli modernizuję rozdzielnicę, patrzę najpierw na trzy rzeczy: układ sieci, przekroje przewodów i to, czy w rozdzielnicy zostanie miejsce na przyszłe obwody. Bez tego łatwo kupić aparaturę, która wygląda profesjonalnie, ale nie układa się w spójny system. W praktyce najwięcej problemów wychodzi dopiero po uruchomieniu większych odbiorników albo po dołożeniu fotowoltaiki.
- Czy dom ma osobne obwody dla kuchni, łazienki, piekarnika, zmywarki, pralki, klimatyzacji i PV.
- Czy RCD ma właściwy typ do zastosowanych urządzeń i falowników.
- Czy warto rozdzielić obwody na kilka różnicówek, żeby awaria nie gasiła całego domu.
- Czy SPD jest dobrany do układu zasilania i długości linii.
- Czy opisy w rozdzielnicy są czytelne także po kilku latach.
Orientacyjnie pojedynczy wyłącznik nadprądowy kosztuje dziś zwykle kilkanaście do kilkudziesięciu złotych, różnicówka jest wyraźnie droższa, a ogranicznik przepięć albo aparatura PV potrafią podnieść koszt całego pola o kilkaset złotych. To nadal rozsądny wydatek, jeśli porówna się go z ceną elektroniki, falownika albo poprawiania źle dobranej ochrony po remoncie. Jeśli mam wskazać jedną zasadę, która naprawdę działa, to brzmi ona tak: zabezpieczenia dobiera się do całej instalacji, a nie do jednego katalogowego numeru.
