Da się połączyć przewody solidnie, szybko i bez lutownicy, ale trzeba dobrać metodę do typu żyły, miejsca montażu i obciążenia obwodu. W praktyce największą różnicę robi nie sam „patent”, tylko właściwy dobór złączki, poprawne odizolowanie żyły i porządne dociśnięcie albo zacisk. Poniżej pokazuję, które rozwiązania sprawdzają się w domu, przy oświetleniu, w instalacjach niskonapięciowych i przy fotowoltaice, a także czego unikać, żeby połączenie nie grzało się po kilku tygodniach.
Najkrótsza droga do trwałego połączenia
- Do puszek w domu najwygodniejsze są złączki dźwigniowe lub sprężynowe, zwłaszcza gdy łączysz różne typy przewodów.
- Do przewodów jednodrutowych dobrze sprawdzają się kompaktowe złączki push-in, jeśli pasują do przekroju żyły.
- Do miejsc z drganiami i wilgocią lepsze bywają połączenia zaciskane z koszulką termokurczliwą niż klasyczna kostka śrubowa.
- W fotowoltaice stosuje się złącza dedykowane do DC i na zewnątrz, a nie przypadkowe kostki czy skręcanie żył.
- Najczęstszy błąd to wybór złączki „na oko” bez sprawdzenia przekroju, rodzaju przewodu i warunków pracy.
- Bezpieczeństwo zaczyna się od testu pociągowego, poprawnego odizolowania i zamknięcia połączenia w puszce albo obudowie.
Najpierw dobierz metodę do przewodu i miejsca montażu
Ja zwykle zaczynam nie od narzędzia, tylko od trzech pytań: czy to jest linka, drut czy przewód mieszany, czy połączenie zostanie w suchym wnętrzu, oraz czy będzie pracować pod obciążeniem, wibracją albo na zewnątrz. Dopiero później wybieram osprzęt. To oszczędza najwięcej błędów, bo złączka dobra do oświetlenia sufitowego nie musi być dobrym wyborem do bramy, ogrodu albo PV.
| Metoda | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Złączki dźwigniowe 221 | Puszki instalacyjne, mieszane przewody, szybkie naprawy | Tool-free, łatwy montaż, można łączyć różne typy żył, do 32 A i do 6 mm² | Większe niż kompaktowe złączki do drutu, wymagają miejsca w puszce |
| Złączki sprężynowe 2273 / 2773 | Jednodrutowe obwody w puszkach, proste rozgałęzienia | Bardzo kompaktowe, szybkie, dobre do drutu | Nie są uniwersalne dla linki; 2273 pracuje z przewodami jednodrutowymi do 2,5 mm² |
| Zaciskane butt splice z termokurczem | Brama, oświetlenie ogrodowe, auto, miejsca z drganiami i wilgocią | Trwałe, mechanicznie mocne, można dobrze uszczelnić | Wymaga zaciskarki i właściwego doboru rozmiaru |
| Kostka śrubowa | Proste połączenia w suchym miejscu, gdy liczy się cena | Tania, łatwo dostępna, zrozumiała dla większości osób | Większa, wymaga kontroli dokręcenia, mniej wygodna przy licznym montażu |
| MC4 i złącza PV | Instalacje fotowoltaiczne na dachu i w terenie | Dedykowane do prądu stałego, na zewnątrz i do wieloletniej pracy | Wymagają zgodności z przewodem, poprawnego zacisku i kompatybilnych elementów |
W domowych instalacjach najczęściej wygrywa wygoda złączek dźwigniowych, ale przy przewodach jednodrutowych i większej liczbie punktów rozdziału nie ma sensu rezygnować z złączek sprężynowych. Kiedy jednak połączenie ma wytrzymać ruch, drgania albo wilgoć, wchodzą do gry zaciski i uszczelnienie.
Złączki dźwigniowe i sprężynowe są najwygodniejsze w domu
W praktyce to właśnie one najczęściej rozwiązują problem „jak połączyć kable bez lutowania” w mieszkaniu, garażu i na budowie. Złączka dźwigniowa daje szybki montaż, dobrą kontrolę nad połączeniem i możliwość rozpięcia bez niszczenia przewodu. Dla mnie to ważne przy lampach, czujnikach, zasilaczach i drobnych modernizacjach, bo taki punkt można potem bez stresu poprawić.
W złączkach 221 można łączyć przewody pełne, linki i przewody giętkie, a producent podaje obsługę do 6 mm² i do 32 A. To rozsądny wybór tam, gdzie w jednej puszce spotykają się różne typy żył. Z kolei kompaktowe serie 2273 i 2773 są świetne do przewodów jednodrutowych, czyli tam, gdzie masz klasyczny drut instalacyjny, ale nie linkę. To rozróżnienie jest istotne, bo zła złączka psuje połączenie szybciej niż zbyt krótki odcinek przewodu.
Jeżeli chcesz to dobrać bez zgadywania, trzymaj się prostej zasady:
- linka - wybierz złączkę, która ją przyjmuje bezpośrednio, albo użyj tulejki, jeśli wymaga tego osprzęt śrubowy,
- drut - złączki sprężynowe są zwykle najczystszym rozwiązaniem,
- mieszane przewody - lepiej wypadają złączki dźwigniowe niż klasyczna kostka.
To nie jest najbardziej efektowny fragment pracy, ale robi największą różnicę w codziennej eksploatacji. Jeśli połączenie ma być jeszcze bardziej odporne na ruch i warunki zewnętrzne, warto przejść do zaciskania zamiast samej sprężyny.
Zaciskane połączenia lepiej znoszą drgania i wilgoć
Zaciskanie to metoda, w której przewód wciska się w metalową tuleję lub konektor odpowiednią szczypcą, tak aby powstał stabilny kontakt mechaniczny i elektryczny. W zastosowaniach samochodowych, ogrodowych i przy częściach instalacji narażonych na pracę mechaniczną często sprawdza się lepiej niż skręcanie żył czy tania kostka śrubowa. Właśnie dlatego przy naprawie przewodów od napędów bram, oświetlenia ścieżek czy zasilania czujników widzę ten wariant jako bardzo rozsądny.
Dobry zestaw to nie tylko konektor. Potrzebujesz jeszcze: ściągacza izolacji, zaciskarki dopasowanej do przekroju, oraz koszulki termokurczliwej, najlepiej z klejem, jeśli połączenie ma pracować w wilgoci. Taki zestaw daje połączenie, które po zaciśnięciu i podgrzaniu jest bardziej odporne na korozję i przypadkowe szarpnięcie niż zwykłe skręcenie przewodów.
W praktyce zwracam uwagę na trzy rzeczy:
- rozmiar konektora musi odpowiadać przekrojowi przewodu,
- zacisk powinien objąć metal, a nie izolację,
- koszulka termokurczliwa ma osłonić strefę przejścia, ale nie zastąpić samego zacisku.
3M opisuje swoje konektory typu butt splice jako rozwiązanie do wcześniej odizolowanego końca przewodu linkowego, z metalowym barrel i zakresem temperatur od -40 do 105°C. To dobry przykład tego, że takie połączenia są projektowane właśnie jako trwałe, a nie „tymczasowe”. Kiedy masz już opanowany zacisk, sensownie przejść do procesu montażu krok po kroku.
Jak zrobić trwałe połączenie bez lutownicy krok po kroku
Bez względu na to, czy używasz złączki dźwigniowej, sprężynowej czy zaciskanej, sam schemat pracy jest podobny. Ja traktuję go jak krótką checklistę. Dzięki temu nie trzeba wracać dwa razy do tej samej puszki ani zgadywać, czemu przewód „siedzi”, ale połączenie nadal budzi wątpliwości.
- Odłącz zasilanie i upewnij się, że obwód nie jest pod napięciem.
- Sprawdź typ przewodu i dobierz osprzęt do linki, drutu albo mieszanej instalacji.
- Odetnij tylko uszkodzony fragment, jeśli naprawiasz stary przewód, zamiast ratować nadpaloną żyłę.
- Odizoluj tyle, ile trzeba, aby miedź weszła w komorę roboczą, ale nie została odsłonięta poza obudową.
- Wsuń lub zaciśnij przewód zgodnie z konstrukcją złączki i nie używaj nadmiernej siły.
- Zrób test pociągowy - lekko pociągnij każdy przewód, żeby sprawdzić, czy połączenie trzyma.
- Zabezpiecz połączenie mechanicznie, aby siła nie działała na samą żyłę, tylko na obudowę lub opaskę.
Najczęściej ktoś psuje ten proces na etapie odizolowania. Za mało zdjętej izolacji daje słaby styk, za dużo - odsłoniętą miedź i ryzyko zwarcia. Drugi klasyk to używanie noża zamiast ściągacza; wtedy łatwo podciąć drut i osłabić przewód dokładnie w miejscu, które ma przenosić prąd.
Jeżeli połączenie ma być schowane, zostaw je w puszce, obudowie serwisowej albo w miejscu z dostępem do kontroli. To drobny detal, ale w praktyce ułatwia zarówno pomiar, jak i ewentualną naprawę. A jeśli montaż odbywa się w warunkach mokrych albo przy wibracji, wchodzą rozwiązania bardziej odporne niż zwykła złączka domowa.
Fotowoltaika i instalacje zewnętrzne wymagają dedykowanych złączy
W PV nie improwizuję. Na dachu, w ogrodzie czy przy mikroinstalacji nie wystarczy „jakiś konektor”, bo po stronie DC liczy się trwałość kontaktu, odporność na promieniowanie UV i pewność, że element pasuje do konkretnego przewodu. Z tego powodu w fotowoltaice standardem są złącza dedykowane do przewodów solarnych, najczęściej w rozmiarach spotykanych przy kablach 4 i 6 mm².
Stäubli opisuje Original MC4 jako najczęściej montowane złącze PV na świecie i podkreśla jego wysoką jakość styku oraz przydatność w trudnych warunkach pracy. To ważne, bo w instalacji solarnej problemem nie jest tylko „czy płynie prąd”, ale też to, czy połączenie nie zacznie z czasem grzać się na styku i tracić sprawności. W praktyce oznacza to jedno: do PV używaj złączy przeznaczonych do tego systemu, a nie uniwersalnych kostek z marketu.
Przy montażu PV i zewnętrznych odcinków przewodów trzymam się kilku zasad:
- dobieram złącze do konkretnego przekroju przewodu,
- zaciskam styk odpowiednią praską, a nie kombinerkami,
- nie mieszam przypadkowych systemów i nie łączę elementów „na siłę”,
- pilnuję odciążenia kabla, żeby wiatr i ruch dachu nie pracowały na samym styku.
W instalacjach zewnętrznych, przy bramach, oświetleniu ogrodowym i monitoringu, podobna logika też działa: lepiej wybrać osprzęt odporny na warunki niż później walczyć z utlenioną miedzią. Kiedy już rozumiesz, które rozwiązanie ma sens, najłatwiej uniknąć kilku typowych błędów.
Najczęstsze błędy przy bezlutowym łączeniu kabli
Najgorsze połączenia nie wyglądają fatalnie od razu. Często problem wychodzi po czasie: przy grzaniu, poruszaniu przewodem albo po pierwszej wilgotnej jesieni. Dlatego bardziej niż na sam wygląd zwracam uwagę na rzeczy, które w praktyce najbardziej skracają żywotność połączenia.

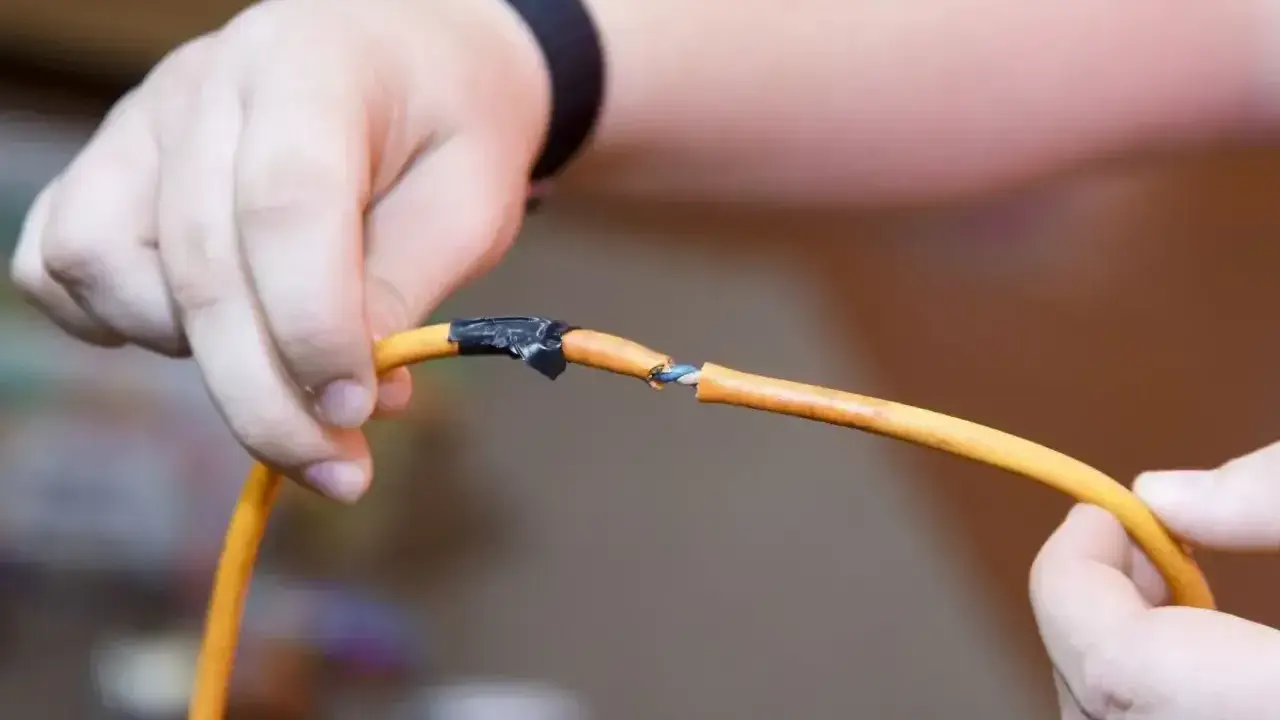

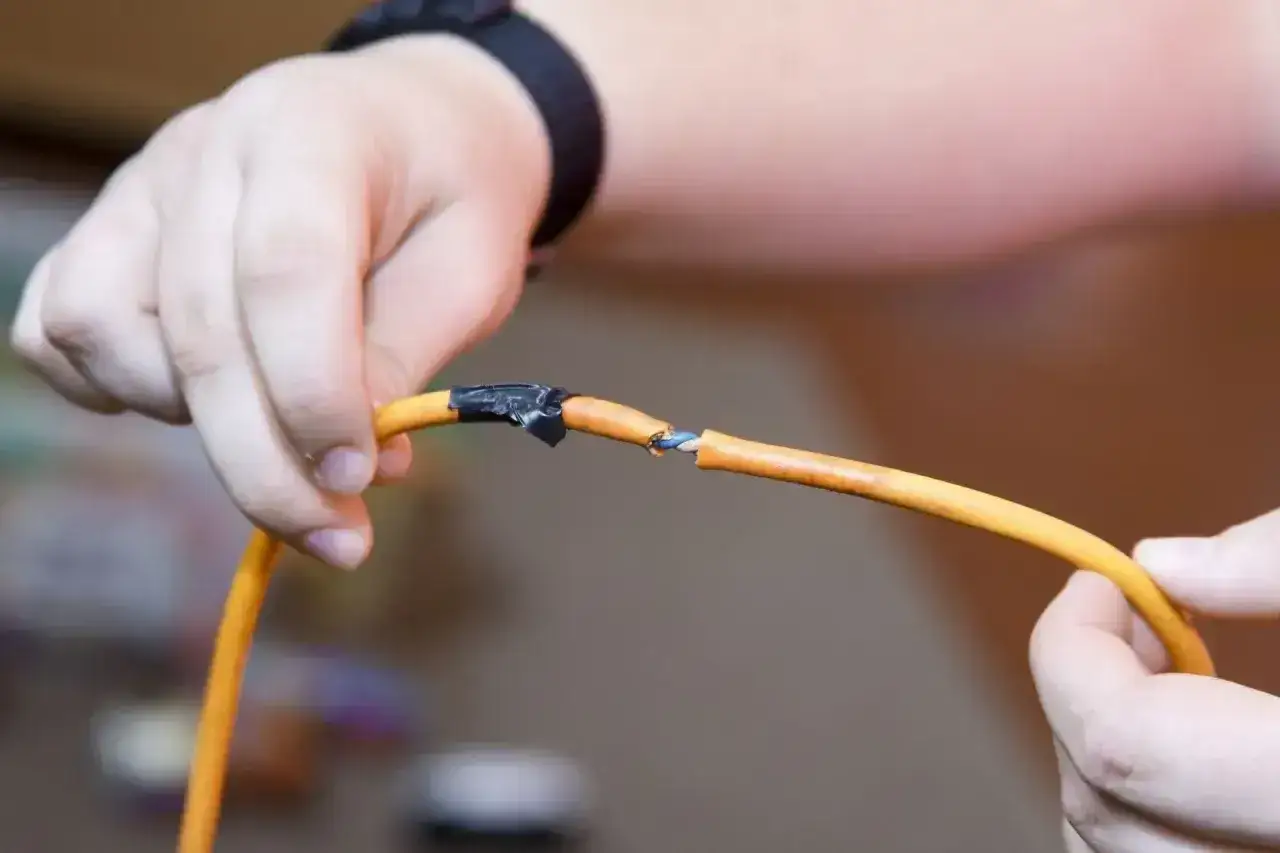

- Skręcanie gołych żył i oklejanie taśmą - to nie jest trwałe połączenie, tylko prowizorka.
- Mieszanie rodzaju przewodu z niewłaściwą złączką - na przykład linka w złączce przeznaczonej tylko do drutu.
- Zły przekrój konektora - za luźny kontakt grzeje się, za ciasny uszkadza żyłę.
- Brak testu pociągowego - połączenie wygląda dobrze, ale nie trzyma mechanicznie.
- Łączenie poza obudową - wilgoć, kurz i naprężenia szybko robią swoje.
- Używanie narzędzi „na oko” - szczególnie przy zaciskaniu, gdzie liczy się właściwa geometria szczęk.
Jest jeszcze jeden błąd, którego początkujący nie doceniają: rezystancja przejścia, czyli opór w samym miejscu styku. Jeśli styk jest słaby, prąd płynie, ale połączenie zaczyna się nagrzewać. W instalacjach oświetleniowych kończy się to migotaniem, a w bardziej obciążonych obwodach - realnym ryzykiem awarii.
Gdy tych pułapek unikniesz, wybór narzędzi staje się dużo prostszy. Zostaje jeszcze pytanie, co warto mieć pod ręką i kiedy nie ma sensu udawać, że to drobna naprawa.
Co warto mieć pod ręką i kiedy lepiej zlecić to elektrykowi
Jeśli często robisz drobne prace przy domu, ja trzymałbym w skrzynce tylko kilka rzeczy, ale porządnych. To wystarczy do większości napraw w oświetleniu, automatyce bram, monitoringu czy prostych przeróbek instalacyjnych.
- ściągacz izolacji z czytelną skalą przekrojów,
- złączki dźwigniowe do prac domowych,
- złączki sprężynowe do przewodów jednodrutowych,
- zaciskarka do konektorów i butt splice,
- koszulki termokurczliwe zwykłe i z klejem,
- próbnik lub miernik do sprawdzenia braku napięcia i ciągłości obwodu.
Do elektryka odsyłam zwłaszcza wtedy, gdy pracujesz przy instalacji 230 V w ścianie, nie jesteś pewien przekroju przewodów, widzisz przegrzanie starego połączenia albo temat dotyczy PV i nie masz właściwych narzędzi do zacisku. W takich sytuacjach oszczędność na osprzęcie bywa pozorna, bo koszt poprawki jest wyższy niż porządne wykonanie od razu.
Najrozsądniej myśleć o łączeniu bez lutowania nie jako o jednym patencie, ale o zestawie metod: złączki sprężynowe do puszek, zaciski do miejsc narażonych na ruch, a złącza PV do fotowoltaiki. Gdy dobierzesz technikę do przewodu i warunków pracy, połączenie będzie równie praktyczne jak lutowane, a często szybsze i łatwiejsze w serwisie.
