Ogranicznik przepięć - Jak działa i chroni dom z fotowoltaiką?

Ogranicznik przepięć to jeden z tych elementów instalacji, o których zwykle przypomina się dopiero po burzy albo po awarii elektroniki. Najprościej mówiąc, przechwytuje nagły wzrost napięcia i odprowadza energię tam, gdzie nie szkodzi instalacji, zanim uszkodzi urządzenia, automatykę czy falownik. W tym tekście pokazuję, jak działa ogranicznik przepięć, czym różnią się typy 1, 2 i 3 oraz co zmienia się w domu z fotowoltaiką.

Dlaczego przepięcie jest groźne dla domowej instalacji

Przepięcie to krótki, ale bardzo energiczny skok napięcia. W praktyce najczęściej pojawia się po wyładowaniu atmosferycznym, po przełączeniach w sieci albo jako efekt indukcji w długich przewodach. Dla elektroniki to nie jest „chwilowy dyskomfort”, tylko impuls, który potrafi przebić izolację, uszkodzić zasilacz, spalić port komunikacyjny albo wywołać błędy pracy falownika.

Najbardziej cierpią dziś urządzenia, które są wszędzie w nowoczesnym domu: sterowniki bramy, rekuperacja, pompa ciepła, router, monitoring, automatyka kotłowni i cała część PV. Właśnie dlatego ochrona przepięciowa nie jest dodatkiem do instalacji, ale jednym z elementów bezpieczeństwa. I tu dochodzimy do sedna: ogranicznik nie „walczy” z przepięciem siłą, tylko przejmuje je na siebie i kieruje poza chronione obwody. To prowadzi do pytania, z czego taki aparat jest zbudowany i dlaczego reaguje tak szybko.

Z czego składa się ogranicznik i jak reaguje w ułamku sekundy

W uproszczeniu ogranicznik przepięć działa jak bardzo szybki zawór bezpieczeństwa. W normalnych warunkach jego impedancja jest wysoka, czyli praktycznie nie wpływa na pracę instalacji. Gdy napięcie przekroczy próg zadziałania, element ochronny przechodzi w stan przewodzenia i tworzy drogę o małej impedancji do odprowadzenia energii.

W praktyce najczęściej spotkasz dwa rozwiązania technologiczne. Warystor ma opór silnie zależny od napięcia: przy wartości znamionowej zachowuje się spokojnie, a przy przepięciu gwałtownie „otwiera” drogę dla prądu. Iskiernik działa inaczej, bo po przekroczeniu określonego poziomu napięcia dochodzi do przeskoku iskry i chwilowego zwarcia do ziemi. Pierwsze rozwiązanie dobrze radzi sobie z szybkim ograniczaniem napięcia, drugie lepiej znosi bardzo duże energie udarowe. W niektórych konstrukcjach oba mechanizmy są połączone, żeby połączyć zalety obu światów.

Do tego dochodzi jeszcze termiczne odłączenie zużytego modułu i wskaźnik stanu. To ważne, bo ogranicznik nie jest wieczny. Po silnym impulsie może nadal wyglądać dobrze, ale jego element roboczy bywa już osłabiony. Dlatego w dobrych aparatach nie patrzę tylko na deklarowaną wytrzymałość, ale też na to, czy urządzenie jasno pokazuje stan i czy da się je sensownie wymienić bez demontażu pół rozdzielnicy. Skoro mechanizm jest już jasny, warto uporządkować najważniejsze typy ochrony i ich zastosowanie.

Typ 1, typ 2 i typ 3 nie robią tego samego

Wiele osób wrzuca wszystkie ograniczniki do jednego worka, a to błąd. Te aparaty pracują na różnych etapach ochrony i są testowane innymi impulsami. W branży spotkasz też zapis klasy I, II i III, ale dla użytkownika domowego wygodniej myśleć właśnie o typach 1, 2 i 3.

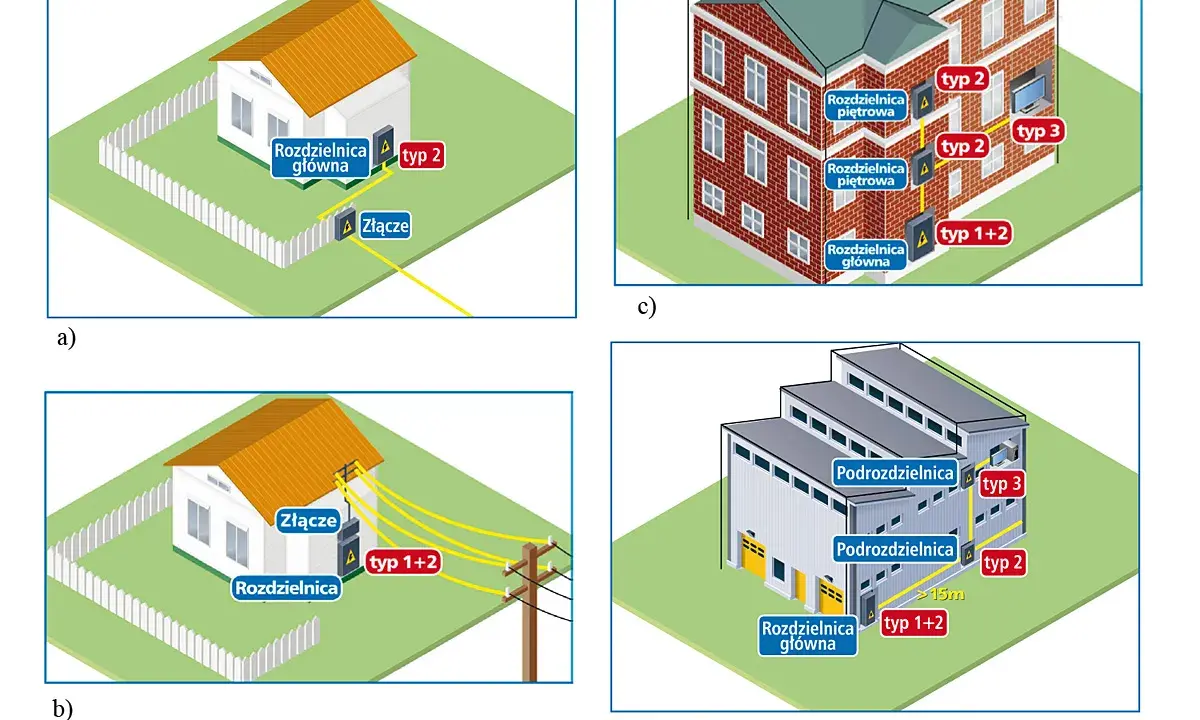

Jeśli miałbym to opisać jednym zdaniem: typ 1 przyjmuje najcięższy cios, typ 2 porządkuje to, co zostało po drodze, a typ 3 chroni najbardziej czuły punkt. Taka kaskada ma sens tylko wtedy, gdy każdy element jest dobrany do miejsca montażu i do realnego ryzyka. To szczególnie ważne w domach z fotowoltaiką, bo tam przepięcia potrafią wejść z dwóch stron naraz.

Jak to wygląda w domu i w fotowoltaice

W zwykłym domu ochronę zaczynam od rozdzielnicy głównej. Jeśli budynek ma instalację odgromową albo jest mocno narażony na wyładowania, na wejściu instaluję mocniejszy stopień ochrony, a dalej dokładam ochronę podrzędną. W prostszych przypadkach wystarcza dobry typ 2, ale nie traktuję tego automatycznie jako reguły dla wszystkich budynków. Liczy się układ zasilania, długość przewodów, miejsce wpięcia i to, jak duże ryzyko rzeczywiście istnieje.

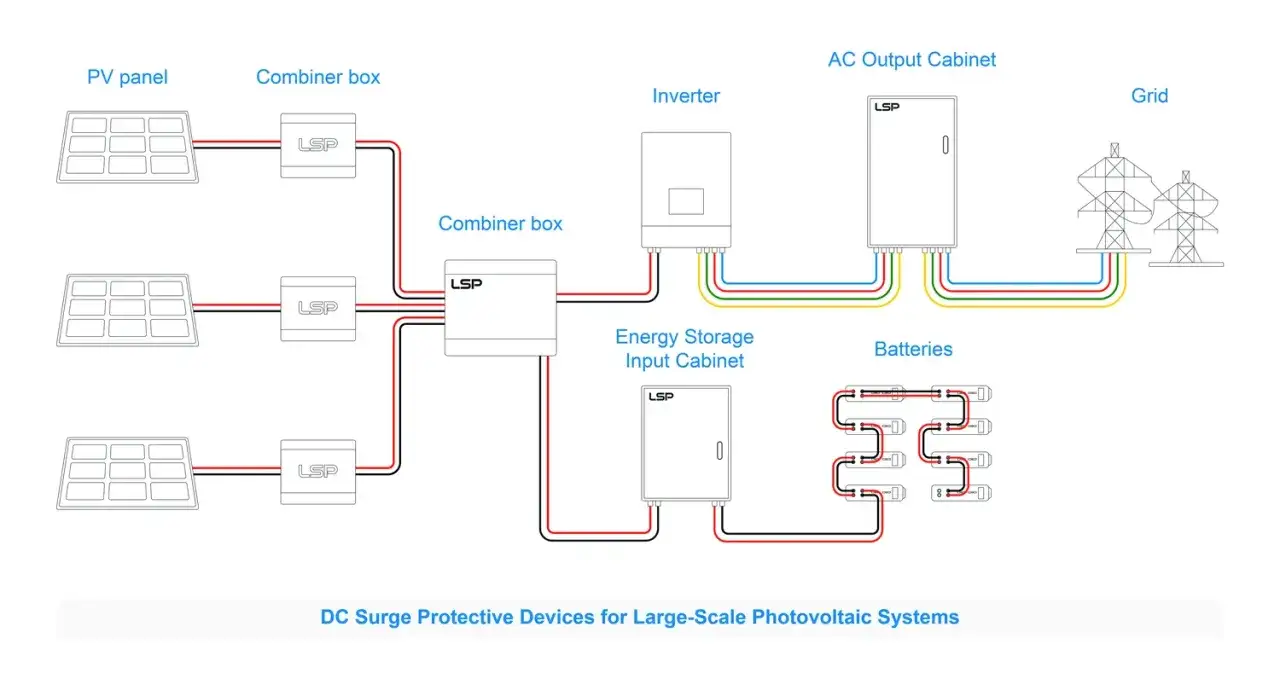

W fotowoltaice sprawa robi się ciekawsza, bo trzeba rozdzielić stronę AC i DC. Falownik nie lubi przepięć ani z sieci, ani z dachu. Po stronie DC dobiera się aparaty pod konkretne napięcie stringu, najczęściej spotykane są rozwiązania projektowane pod 600, 1000 lub 1500 V DC. W zależności od układu budynku i ryzyka bezpośredniego wyładowania stosuje się ochronę typu 2 albo kombinowaną typu 1+2. Gdy w grę wchodzi zewnętrzna instalacja odgromowa, temat robi się jeszcze bardziej wymagający, bo trzeba uwzględnić także odstęp separacyjny i sposób prowadzenia przewodów.

W praktyce nie ograniczam ochrony tylko do falownika. Chronić warto również monitoring, komunikację i linie sygnałowe, bo przepięcie bardzo chętnie wchodzi właśnie tam, gdzie przewody wychodzą poza strefę budynku. To ważne w nowoczesnych domach, w których jedno zakłócenie potrafi wyłączyć nie tylko zasilanie, ale też automatykę, internet i nadzór nad instalacją. Skoro już wiadomo, gdzie SPD pracuje najlepiej, czas przyjrzeć się błędom, które najczęściej psują cały efekt.

Najczęstsze błędy, które psują ochronę

W mojej ocenie większość problemów nie wynika z „złego produktu”, tylko z nieprzemyślanego montażu. Ogranicznik może być bardzo dobry, a i tak nie zadziała tak, jak powinien, jeśli po drodze narobiono instalacyjnych skrótów.

• Zbyt długie przewody połączeniowe - im dłuższa droga do uziemienia, tym większa część przepięcia zostaje w instalacji. To nie jest detal, tylko realna utrata skuteczności.
• Brak porządnego połączenia z PE i szyną wyrównawczą - SPD musi mieć gdzie odprowadzić energię. Bez tego działa na pół gwizdka.
• Mylenie ochronnika z wyłącznikiem nadprądowym - bezpiecznik albo „eska” reagują na przeciążenie i zwarcie, a nie na mikrosekundowy impuls napięcia.
• Jeden aparat do wszystkiego - w domu z PV, monitoringiem i automatyką zwykle potrzebujesz ochrony dla kilku torów, nie tylko dla jednego obwodu zasilania.
• Ignorowanie wskaźnika stanu - zużyty moduł potrafi milczeć aż do kolejnego zdarzenia, dlatego po burzy i przy okresowym przeglądzie warto go sprawdzać.
• Źle dobrany typ SPD do miejsca montażu - typ 2 przy wejściu do obiektu z rozbudowaną ochroną odgromową może być po prostu za słaby.
• Brak ochrony po stronie DC w PV - to częsty skrót myślowy: skoro jest ochrona w rozdzielnicy AC, to instalacja PV niby jest „załatwiona”. Nie jest.

Jest jeszcze jeden praktyczny błąd: traktowanie ogranicznika jako urządzenia, które „załatwia temat” nawet przy kiepskim projekcie instalacji. Nie załatwia. On działa najlepiej wtedy, gdy jest częścią dobrze zaprojektowanego układu: z poprawnym uziemieniem, sensowną koordynacją stopni ochrony i krótkimi połączeniami. To właśnie do tego warto podejść przed zakupem i przed montażem.

Co sprawdzić przed montażem, żeby ochrona faktycznie działała

Zanim wybiorę konkretny aparat, patrzę na trzy rzeczy: gdzie wchodzi zasilanie, jaki jest układ sieci i co dokładnie trzeba chronić. W domu bez PV odpowiedź bywa prostsza, ale w budynku z pompą ciepła, automatyką bramy, internetem światłowodowym i instalacją fotowoltaiczną nie ma sensu udawać, że jeden moduł rozwiąże wszystko.

• Sprawdź, czy budynek ma zewnętrzną instalację odgromową i czy trzeba uwzględnić ochronę typu 1 albo 1+2.
• Ustal, czy ochrony wymaga tylko rozdzielnica AC, czy również strona DC, komunikacja i monitoring PV.
• Wybierz aparat zgodny z normą PN-EN 61643-11 i dobierz go do warunków pracy instalacji.
• Zadbaj o bardzo krótkie połączenia do szyny PE i wyrównania potencjałów.
• Po dużym wyładowaniu albo przy przeglądzie sprawdź wskaźnik stanu i stan modułów wymiennych.

Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to nie jest nią katalogowa liczba na obudowie, tylko poprawne wpięcie aparatu w realną instalację. Dobrze dobrany ogranicznik nie usuwa ryzyka całkowicie, ale zamienia przypadkowy, destrukcyjny impuls w kontrolowaną drogę odprowadzenia energii. I właśnie na tym polega jego wartość: nie na widowiskowym działaniu, tylko na cichej ochronie domu, elektroniki i fotowoltaiki wtedy, gdy instalacja naprawdę tego potrzebuje.
