Agregat do domu - Jak podłączyć bezpiecznie i skutecznie?

Bezpieczne podłączenie agregatu do domu ma sens wtedy, gdy przerwa w dostawie prądu nie kończy się po kilku minutach. Żeby taki układ faktycznie działał, trzeba dobrze dobrać moc urządzenia, rozdzielić źródła zasilania i nie popełnić błędów przy wpięciu do instalacji. Poniżej pokazuję praktycznie, jak podejść do tematu, co ma znaczenie w domu jednorodzinnym i kiedy najlepiej oddać montaż elektrykowi.

Na czym polega bezpieczne zasilanie domu z agregatu

Najważniejsza zasada jest prosta: sieć energetyczna i generator nie mogą być połączone równolegle. Gdyby prąd z agregatu popłynął do instalacji „wstecz”, można uszkodzić urządzenie, instalację, a nawet stworzyć zagrożenie dla osób pracujących przy linii. Dlatego poprawne rozwiązanie zawsze zakłada fizyczne odcięcie jednego źródła, zanim podłączysz drugie.

W praktyce robi się to na dwa sposoby. Pierwszy to ręczny przełącznik źródła zasilania, najczęściej w układzie sieć–0–agregat, drugi to automatyczny układ SZR, czyli ATS. Oba rozwiązania są sensowne, ale służą innym potrzebom: ręczne jest prostsze i tańsze, automatyczne daje większy komfort i krótszą przerwę w zasilaniu.

Ja patrzę na to jeszcze szerzej. Jeśli dom ma być zasilany awaryjnie tylko dla kilku obwodów, nie ma sensu komplikować całej instalacji. Jeśli jednak awarie zdarzają się często albo w domu są urządzenia wymagające ciągłości pracy, lepiej od razu przewidzieć solidniejszy układ rezerwowy. To właśnie od tej decyzji zaczyna się cały projekt, a nie od samego kupna agregatu. Kiedy to jest jasne, można przejść do doboru mocy i rodzaju generatora.

Jak dobrać moc, fazy i rodzaj agregatu

Przy doborze mocy zaczynam od listy urządzeń, które mają działać jednocześnie. To ważne, bo w awarii nie interesuje cię suma wszystkich sprzętów w domu, tylko realny pobór tych, które zostaną włączone w tym samym czasie. W praktyce dla lodówki, routera, kilku punktów oświetlenia LED i sterownika ogrzewania często wystarcza 1,5-3 kW. Jeśli dochodzi pompa hydroforowa, brama, komputer, telewizor i dodatkowe gniazda, robi się raczej 3-5 kW. Przy części domu z kuchnią, większą pompą albo bardziej wymagającymi odbiornikami bezpieczniej patrzeć na 5-8 kW. Dom z urządzeniami 3-fazowymi zwykle wymaga 8-12 kW lub więcej, ale tu zawsze trzeba sprawdzać konkretne tabliczki znamionowe.

Nie myl mocy ciągłej z rozruchową

Silniki, sprężarki i pompy potrafią na starcie pobrać 2-3 razy więcej mocy niż w normalnej pracy. To jeden z najczęstszych powodów, dla których „dobrze wyglądający” agregat w praktyce nie radzi sobie z uruchomieniem urządzeń. Dlatego przy zakupie patrzę nie tylko na moc ciągłą, ale też na zapas mocy chwilowej i na to, co w domu faktycznie ma ruszać jednocześnie.

Przeczytaj również: Podgrzewanie paneli fotowoltaicznych - Czy to ma sens?

Jedna faza nie zawsze wystarczy

Generator jednofazowy jest prostszy i zwykle tańszy, więc do podstawowych obwodów bywa najlepszym wyborem. Jeśli jednak w domu masz urządzenia 400 V, sama jedna faza nie rozwiąże problemu. Trójfazowy agregat daje większe możliwości, ale trzeba pamiętać, że w wielu modelach moc rozkłada się między fazami nierówno, więc nie każdy odbiornik 3-fazowy zadziała bez zastrzeżeń. Właśnie dlatego przy zakupie liczy się nie tylko napięcie z tabliczki, ale też sposób obciążenia i charakter urządzeń w domu.

Do elektroniki, sterowników i nowocześniejszych urządzeń AGD zwykle lepiej sprawdza się agregat inwerterowy, bo daje stabilniejszy przebieg napięcia. Klasyczny model z AVR, czyli automatyczną regulacją napięcia, też może być dobrym wyborem, ale jeśli w grę wchodzi wrażliwa elektronika, warto dopłacić do lepszej jakości zasilania. Następny krok to już nie sam zakup, tylko poprawny układ połączeń.

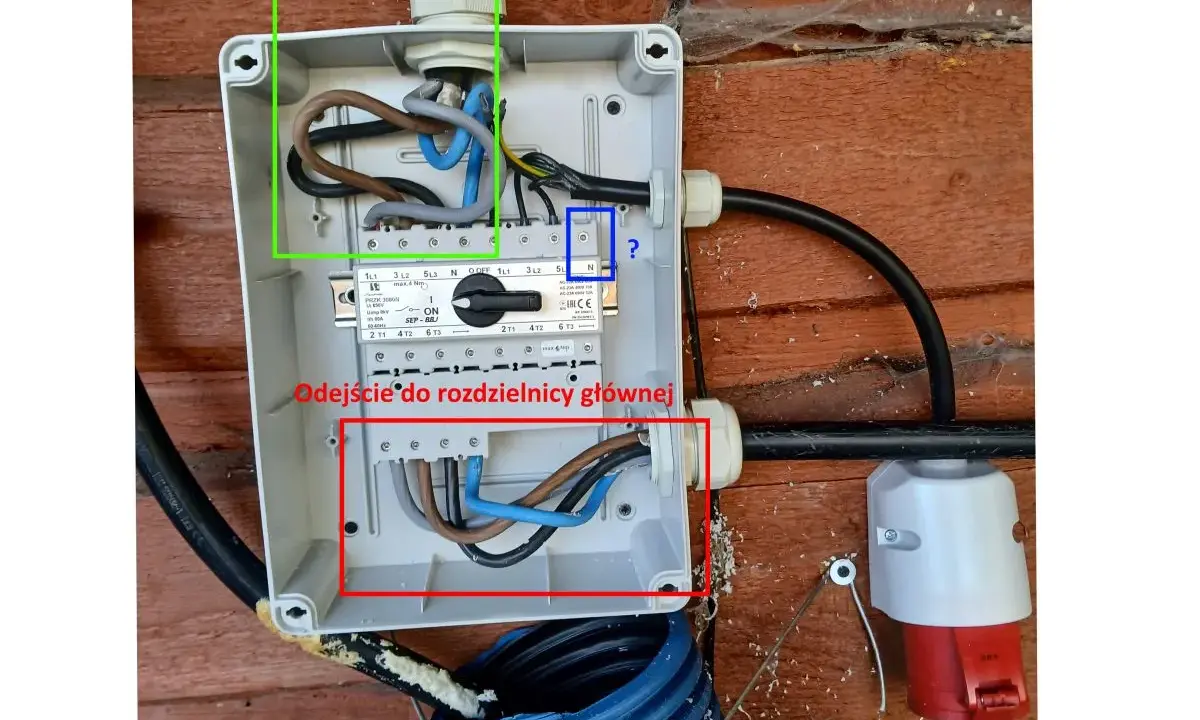

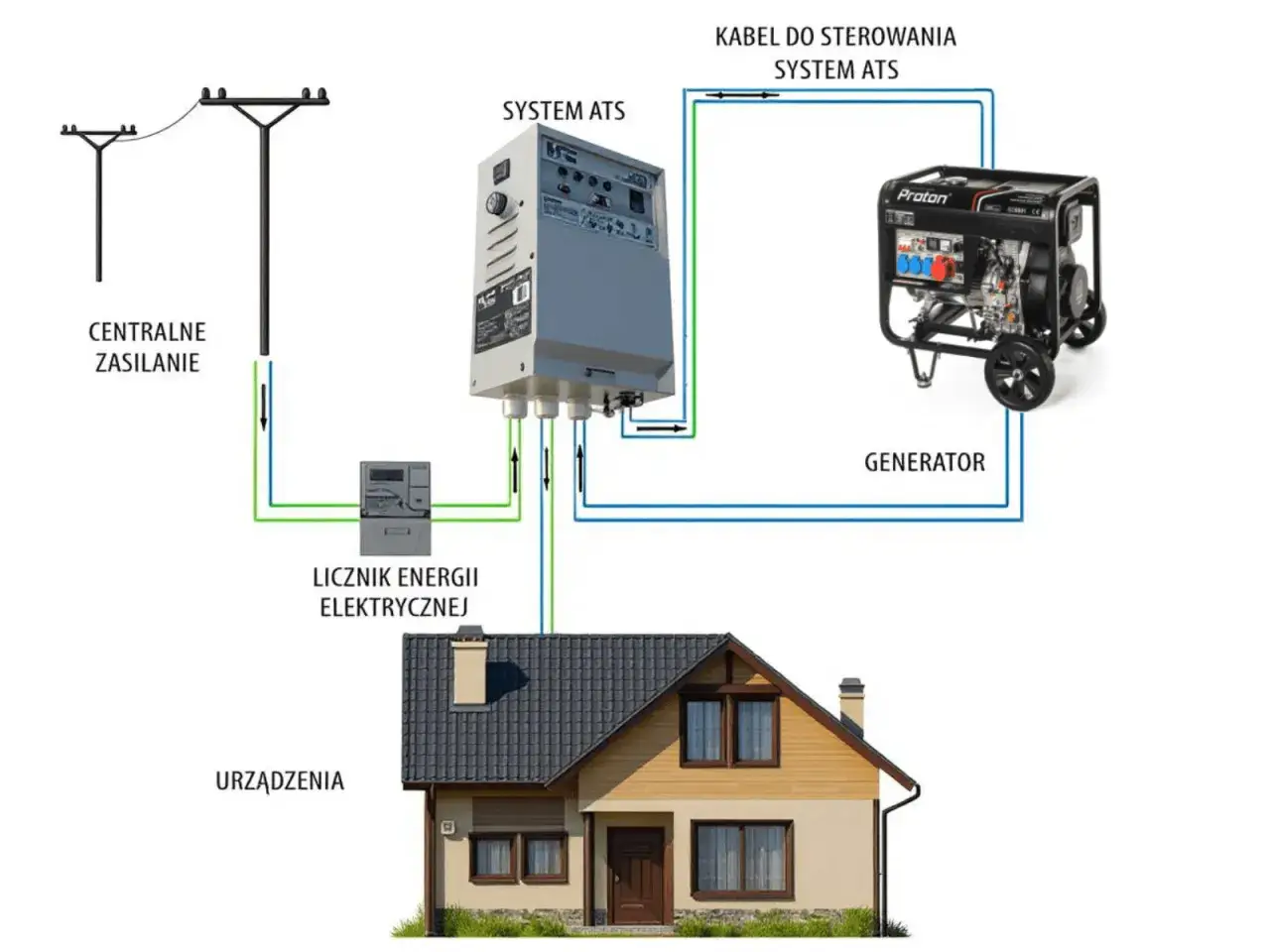

Jak wygląda poprawny schemat podłączenia w praktyce

Najczytelniejszy układ zaczyna się od dedykowanego gniazda przyłączeniowego na zewnątrz budynku albo w garażu, do którego wpina się przewód z agregatu. Dalej sygnał trafia do przełącznika źródła zasilania w rozdzielnicy, a dopiero stamtąd do wybranych obwodów domu. Taki układ pozwala odciąć sieć energetyczną, zanim włączysz generator, i odwrotnie. To nie jest detal, tylko fundament bezpieczeństwa.

Jeśli budujesz albo remontujesz dom, właśnie na tym etapie najłatwiej przewidzieć miejsce na przełącznik, dodatkowe zabezpieczenia i opis obwodów rezerwowych. W nowym domu można od razu zaplanować kilka linii awaryjnych, na przykład dla lodówki, oświetlenia, routera, bramy i sterowania ogrzewaniem. Dzięki temu nie trzeba zasilać całego budynku, tylko to, co naprawdę potrzebne.

1. Wybierasz obwody, które mają działać w czasie awarii.
2. Montujesz gniazdo przyłączeniowe w miejscu wygodnym do podłączenia agregatu.
3. W rozdzielnicy instalujesz przełącznik sieć–0–agregat albo ATS.
4. Oznaczasz obwody rezerwowe, żeby w stresie nie szukać ich po omacku.
5. Testujesz cały układ pod obciążeniem, a nie „na pusto”.

Tu ważna jest jeszcze kwestia ochrony przeciwporażeniowej. RCD, czyli wyłącznik różnicowoprądowy, reaguje na upływ prądu do ziemi, ale jego działanie zależy od całego układu, w tym od sposobu uziemienia i połączenia przewodu neutralnego. To właśnie dlatego nie powinno się improwizować z przewodami PE i N. Jak przypomina TAURON Dystrybucja, prace przy instalacji elektrycznej powinny wykonywać osoby z odpowiednimi uprawnieniami. Gdy instalacja jest już przygotowana, pozostaje sprawdzenie, czego bezwzględnie unikać.

Czego nie robić przy zasilaniu domu z agregatu

Najwięcej szkód robią rozwiązania prowizoryczne. Widziałem już układy, w których ktoś próbował zasilić dom przez zwykłe gniazdko, bo „tak było szybciej”. To działa tylko do momentu, w którym dochodzi do zwarcia, przeciążenia albo pojawia się napięcie tam, gdzie nie powinno go być.

• Nie podłączaj agregatu do gniazdka w ścianie, bo może dojść do podania napięcia wstecz do instalacji i sieci.
• Nie uruchamiaj generatora w zamkniętym garażu, kotłowni ani pod zadaszeniem bez wentylacji, bo spaliny zawierają tlenek węgla.
• Nie przeciążaj urządzenia, zwłaszcza gdy startują pompy, sprężarki albo silniki.
• Nie zakładaj, że każdy agregat 3-fazowy poradzi sobie z każdym odbiornikiem 400 V.
• Nie ignoruj układu PV i magazynu energii, bo falownik i generator nie zawsze mogą pracować w tym samym obwodzie bez dodatkowej automatyki.
• Nie zostawiaj kwestii uziemienia i neutralnego „na później”, bo to wpływa na działanie zabezpieczeń.

Najbezpieczniejsza zasada brzmi banalnie, ale działa: najpierw izolujesz źródła, potem uruchamiasz generator, a dopiero na końcu podajesz napięcie na wybrane obwody. Dzięki temu awaryjne zasilanie nie zamienia się w ryzyko dla domowników i sprzętu. Gdy już wiadomo, czego nie robić, można spokojnie policzyć budżet i sprawdzić formalności.

Ile to kosztuje i jakie formalności warto sprawdzić

W kosztach najłatwiej zgubić się na etapie planowania, dlatego ja dzielę je na trzy koszyki: sam agregat, osprzęt przełączający i montaż. Orientacyjnie mały generator 3-4 kW to często wydatek rzędu 2 000-4 000 zł, sensowniejsze modele do domu jednorodzinnego częściej mieszczą się w przedziale 4 000-9 000 zł, a jednostki 5-8 kW potrafią kosztować więcej, zwłaszcza jeśli są ciche, inwerterowe albo mają lepszą automatykę. Do tego dochodzi przełącznik i robocizna.

Jeśli układ ma być stały albo wymaga ingerencji w rozdzielnicę główną, lepiej zaplanować to z elektrykiem od początku. Przy większych zmianach w instalacji warto też sprawdzić warunki z operatorem sieci, zwłaszcza gdy w grę wchodzi automatyka, zmiana układu zasilania albo rozbudowana instalacja domu. W takich projektach oszczędność na projekcie zwykle kończy się droższą poprawką.

Gdy w domu działa fotowoltaika lub magazyn energii

Fotowoltaika komplikuje temat tylko pozornie. Standardowa instalacja on-grid podczas braku napięcia w sieci wyłącza się z powodów bezpieczeństwa, więc sama z siebie nie zasili domu w czasie awarii. To prawidłowe zachowanie, bo falownik ma chronić serwisantów i sieć przed podaniem energii wstecz. Dlatego nie zakładaj, że panele rozwiążą problem przerwy w dostawie prądu.

Jeśli masz hybrydowy falownik albo magazyn energii, sytuacja wygląda inaczej, ale nadal wymaga projektu. Część systemów ma wyjście backup lub EPS, czyli obwód awaryjny, który może zasilać wybrane odbiory po odłączeniu sieci. W takim układzie agregat można czasem włączyć do współpracy, ale tylko zgodnie z dokumentacją producenta i po poprawnym odseparowaniu źródeł. To nie jest miejsce na skróty, bo falownik, bateria i generator muszą mówić tym samym językiem elektrycznym.

Przy domach z PV najrozsądniejsze jest zwykle wydzielenie osobnej części instalacji rezerwowej. Na niej pracują najważniejsze odbiorniki, a reszta domu pozostaje poza układem awaryjnym. Dzięki temu nie trzeba walczyć z całą instalacją, tylko z jej fragmentem. Jeśli masz też magazyn energii, bateria może przejąć krótkie przerwy, a generator dłuższe zaniki. To praktyczne połączenie, ale tylko wtedy, gdy projektuje się je razem, a nie po fakcie. Właśnie dlatego na końcu zostawiam rozwiązanie, które dla większości domów jest najbardziej rozsądne.

Jaką konfigurację wybrałbym do typowego domu jednorodzinnego

Gdybym miał doradzać bez zbędnej komplikacji, wybrałbym układ z wydzielonymi obwodami krytycznymi i ręcznym przełącznikiem źródła, a dopiero przy większych wymaganiach dołożyłbym ATS. Dla większości domów to najlepszy kompromis między kosztem, bezpieczeństwem i wygodą. Nie trzeba zasilać wszystkiego, żeby dom był funkcjonalny w czasie awarii.

• Jeśli chcesz tylko przetrwać awarię, wystarczy zestaw dla lodówki, oświetlenia, internetu i sterowania ogrzewaniem.
• Jeśli zależy ci na komforcie, dołóż większy zapas mocy i automatyczne przełączanie.
• Jeśli masz pompę ciepła, fotowoltaikę albo magazyn energii, projekt powinien uwzględniać kompatybilność urządzeń, a nie tylko ich moc nominalną.

Najlepszy efekt daje proste podejście: najpierw spis obwodów, potem bilans mocy, na końcu dobór przełącznika i agregatu. Dzięki temu awaryjne zasilanie działa wtedy, kiedy naprawdę jest potrzebne, zamiast tylko dobrze wyglądać w katalogu.
