Łączenie paneli fotowoltaicznych decyduje nie tylko o tym, ile energii instalacja odda do domu, ale też o tym, czy falownik będzie pracował stabilnie, jak system zniesie cień i czy zimą nie pojawi się zbyt wysokie napięcie. W praktyce wszystko sprowadza się do trzech wariantów: połączenia szeregowego, równoległego albo układu mieszanego. Poniżej pokazuję, kiedy każdy z nich ma sens, jakie ma ograniczenia i na co zwrócić uwagę, zanim pojawią się pierwsze przewody.
Najważniejsze różnice w praktyce
- Szereg podnosi napięcie, a prąd pozostaje taki jak w najsłabszym ogniwie całego stringu.
- Połączenie równoległe zostawia napięcie na podobnym poziomie, ale sumuje prądy.
- Falownik trzeba dobrać nie tylko do mocy, lecz także do maksymalnego napięcia, zakresu MPPT i dopuszczalnego prądu wejściowego.
- Cień, różne połacie dachu i mieszanie modułów zwykle przemawiają za ostrożniejszym projektem niż „jak najwięcej paneli w jednym ciągu”.
- Najczęstszy błąd to ignorowanie napięcia Voc w niskiej temperaturze, bo zimą rośnie ono wyraźnie.
Jak połączenie paneli zmienia napięcie, prąd i pracę instalacji
Najprościej mówiąc, szereg buduje napięcie, a równoległe gałęzie budują prąd. To nie jest drobny detal techniczny, tylko fundament całego projektu. Jeśli źle go ustawisz, instalacja nadal może działać, ale nie wykorzysta pełni możliwości modułów albo będzie pracować poza bezpiecznym zakresem falownika.
W projektach PV patrzę przede wszystkim na trzy parametry: Voc (napięcie jałowe), Vmp (napięcie w punkcie mocy maksymalnej) i Isc (prąd zwarciowy). Voc mówi, jak wysokie napięcie może pojawić się na stringu bez obciążenia, Vmp pokazuje, gdzie panel pracuje najkorzystniej, a Isc pomaga ocenić zachowanie układu przy połączeniach równoległych i zabezpieczeniach po stronie DC.
| Cecha | Połączenie szeregowe | Połączenie równoległe | Co to oznacza w praktyce |
|---|---|---|---|
| Napięcie | Sumuje się | Pozostaje zbliżone do jednego modułu lub stringu | Szereg pomaga wejść w zakres falownika |
| Prąd | Jest taki sam jak w jednym module | Sumuje się | Równoległe gałęzie wymagają większej uwagi przy przewodach i zabezpieczeniach |
| Wrażliwość na cień | Wyższa | Zwykle niższa | Jeden słabszy moduł potrafi mocniej przyhamować cały string |
| Dobór przewodów | Łatwiejszy, bo prądy są mniejsze | Trudniejszy, bo prąd rośnie | Przy równoległym układzie spadki napięcia trzeba pilnować szczególnie uważnie |
| Najlepsze zastosowanie | Jedna połacie dachu, podobny kąt i ekspozycja | Cień, dwa obszary dachu, rozdzielone sekcje | Układ powinien wynikać z warunków na dachu, a nie z wygody montażu |
Ta różnica jest ważniejsza niż sama moc modułów na etykiecie. Dwie instalacje o identycznej liczbie paneli mogą działać zupełnie inaczej, jeśli jedna ma długi string na południe, a druga kilka krótszych gałęzi na różnych połaciach. I właśnie od tego rozróżnienia zaczyna się sensowny projekt.
Połączenie szeregowe sprawdza się tam, gdzie liczy się napięcie
Szeregowe łączenie paneli jest najczęściej wybierane, bo upraszcza okablowanie i pozwala łatwiej dopasować instalację do falownika. Każdy kolejny moduł podnosi napięcie całego stringu, więc przy kilku lub kilkunastu panelach można wejść w zakres MPPT bez konieczności mnożenia gałęzi i rozbudowy zabezpieczeń.
Przykład jest prosty: jeśli jeden moduł ma Voc około 41 V, to 8 paneli w szeregu daje w przybliżeniu 328 V na zimno jeszcze więcej. To zwykle wystarcza, by pracować w wygodnym zakresie większości falowników jednofazowych i wielu trójfazowych. Największa zaleta serii to prostota projektu i niższy prąd na kablu, a więc mniejsze straty i mniejsze wymagania wobec przekroju przewodów.
- Lepsze dopasowanie do falowników o wyższym zakresie napięcia MPPT.
- Mniejsze prądy po stronie DC, więc łatwiej ograniczyć spadki napięcia.
- Mniej rozgałęzień i zwykle prostszy montaż na dachu.
- Większa wrażliwość na zacienienie jednego modułu lub zabrudzenie jednej sekcji.
Szereg lubi dachy o jednolitej ekspozycji, gdzie wszystkie moduły dostają podobną ilość światła przez większość dnia. Jeśli cień pojawia się tylko okazjonalnie, bypass diody ograniczą straty, ale nie zlikwidują ich całkowicie. Z tego powodu przy trudniejszych dachach zaczynam już myśleć o układzie równoległym albo mieszanym.
Połączenie równoległe ma sens, gdy dach pracuje nierówno
Przy połączeniu równoległym napięcie pozostaje zbliżone do napięcia jednego stringu, ale sumuje się prąd. To rozwiązanie bywa bardzo praktyczne, gdy moduły są montowane na różnych połaciach, część z nich częściej łapie cień albo nie da się ułożyć wszystkich paneli w jednym długim ciągu.
W takim układzie ważne jest jedno: równolegle łączy się gałęzie o podobnym napięciu roboczym. W praktyce oznacza to zwykle taką samą liczbę modułów w każdej gałęzi i bardzo zbliżone warunki pracy. Jeśli jedna gałąź ma wyraźnie inny punkt pracy, system zacznie tracić na niedopasowaniu, a nie zyskać na elastyczności.
Przy równoległym łączeniu trzeba liczyć się z większym prądem, więc rosną też wymagania wobec kabli, złączek i zabezpieczeń. To właśnie tu pojawiają się bezpieczniki stringowe, rozdzielnice DC i złączki typu Y, ale nie jako ozdoba projektu, tylko jako odpowiedź na realny wzrost obciążenia prądowego.
- Lepiej znosi częściowe zacienienie i różne kierunki dachu.
- Ułatwia rozdzielenie modułów na osobne sekcje robocze.
- Podnosi wymagania co do prądu, złączek i zabezpieczeń DC.
- Wymaga uważnego pilnowania zgodności napięć między gałęziami.
Jeśli dach jest prosty i jednolity, równoległy układ często będzie po prostu zbędnie skomplikowany. Jeśli jednak połacie pracują nierówno, to właśnie on pozwala uniknąć sytuacji, w której jeden słabszy fragment dachu hamuje całą instalację.
Układ mieszany ma sens na większych dachach, ale nie wybacza niedokładności
Układ szeregowo-równoległy stosuje się wtedy, gdy sama seria albo sama równoległość nie rozwiązuje problemu. Najpierw łączy się moduły w identyczne stringi szeregowe, a potem takie stringi łączy równolegle. To klasyczne rozwiązanie przy większych dachach, gdzie instalacja musi obsłużyć kilka połaci, dłuższe odcinki przewodów albo kilka MPPT w falowniku.
Najważniejsza zasada brzmi: stringi równoległe powinny mieć tę samą liczbę modułów i bardzo podobne parametry pracy. Jeśli jeden ciąg ma 7 paneli, a drugi 8, układ zaczyna pracować nierówno. To nie zawsze kończy się awarią, ale bardzo często kończy się stratami, których nie widać od razu, za to świetnie pokazują je późniejsze wykresy produkcji.
| Sytuacja na dachu | Najczęściej sensowny układ | Dlaczego |
|---|---|---|
| Jedna połacie, brak cienia | Szereg | Prosty string, dobre dopasowanie do MPPT, niskie straty |

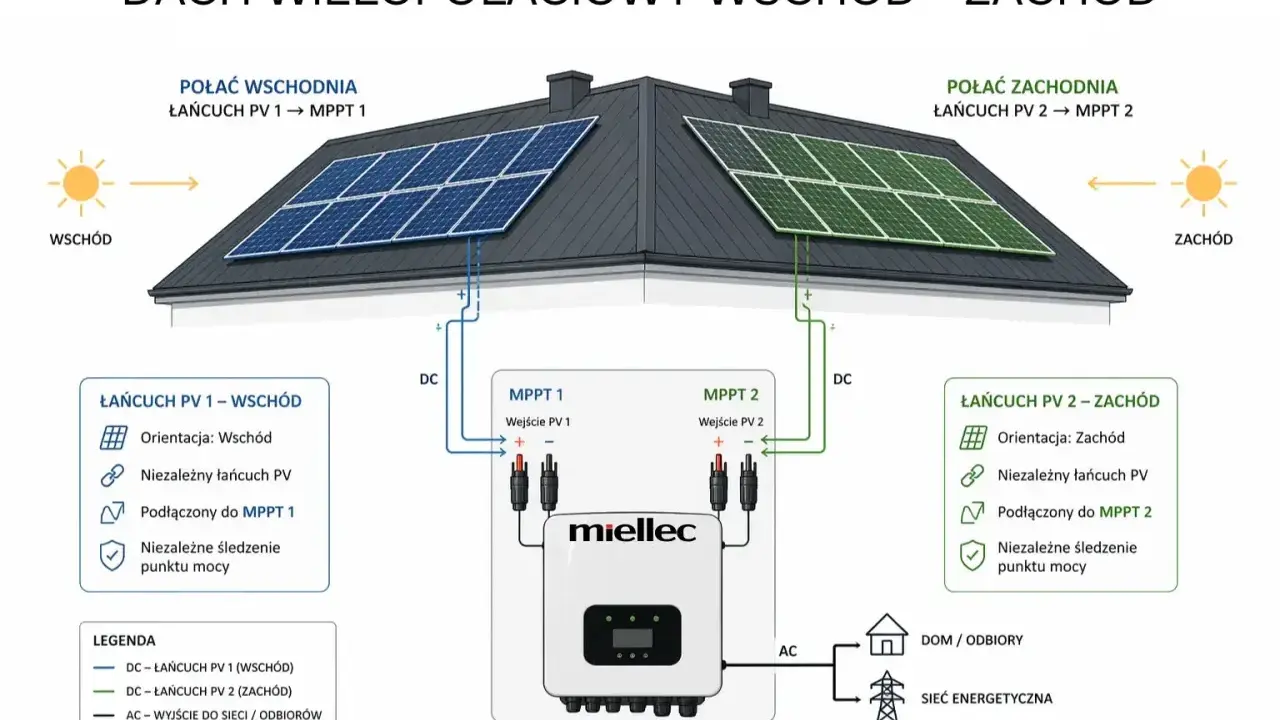

| Dwie połacie o podobnych warunkach | Dwa osobne stringi albo układ mieszany | Łatwiej rozdzielić pracę dachu i uniknąć wzajemnego ograniczania się paneli |
| Cień z komina, drzewa lub lukarny | Równoległy lub mieszany, czasem z optymalizatorami | Jedna sekcja nie powinna ciągnąć w dół całej instalacji |
| Duży dach z wieloma modułami | Szeregowo-równoległy | Łatwiej utrzymać napięcie w zakresie falownika i rozsądny poziom prądu |
W większych instalacjach nie próbuję „upychać” wszystkiego w jeden ciąg tylko po to, żeby było prościej na papierze. Lepiej zbudować dwa sensowne stringi niż jeden długi układ, który działa tylko w idealnych warunkach. To właśnie tu projekt zaczyna wygrywać z samą liczbą paneli.
Dobierz string pod falownik, a nie odwrotnie
To punkt, który najczęściej decyduje o sukcesie albo porażce całego projektu. Samo policzenie mocy w kilowatach nie wystarczy. Trzeba jeszcze sprawdzić, czy falownik przyjmie dane napięcie, czy zmieści się w zakresie MPPT i czy nie przekroczysz dopuszczalnego prądu wejściowego na jeden tracker.
Ja zaczynam od kart katalogowych modułu i falownika. Najpierw liczę Voc stringu w najniższej przewidywanej temperaturze, a dopiero później patrzę na Vmp i prądy. Panel, który latem wydaje się bezpieczny, zimą potrafi podnieść napięcie bardziej, niż wielu inwestorów zakłada. I właśnie dlatego „na styk” to zły pomysł.
| Parametr | Po co go sprawdzać | Co grozi przy błędzie |
|---|---|---|
| Voc modułu | Żeby policzyć maksymalne napięcie stringu w zimnie | Przekroczenie limitu falownika |
| Vmp modułu | Żeby trafić w zakres MPPT | Słabsza produkcja energii |
| Isc modułu | Żeby dobrać przewody i zabezpieczenia przy połączeniach równoległych | Przegrzewanie, nieprawidłowe zabezpieczenie DC |
| Zakres MPPT falownika | Żeby instalacja zaczęła pracować i nie wypadała z optymalnego punktu | Straty energii, niestabilna praca |
| Maksymalny prąd wejściowy | Żeby nie przeciążyć toru DC | Ograniczenie pracy lub uszkodzenie urządzenia |
Praktyczny przykład: jeśli jeden panel ma Voc 49 V, to 8 modułów w szeregu daje około 392 V w warunkach STC. Po uwzględnieniu wzrostu napięcia na mrozie ta wartość może wyraźnie wzrosnąć, więc przy falowniku z limitem 450 V nie chciałbym zostawiać minimalnego marginesu. W dokumentacjach producentów falowników ten sam wniosek wraca cały czas: zapas napięcia jest ważniejszy niż kilka dodatkowych watów na papierze.
Do tego dochodzi jeszcze jeden szczegół, o którym często się zapomina: przy równoległych stringach na jednym MPPT ich napięcia robocze muszą być zgodne. Jeśli jeden ciąg pracuje wyżej, a drugi niżej, falownik będzie szukał kompromisu zamiast optymalnego punktu pracy. I właśnie wtedy pojawiają się niewidoczne na pierwszy rzut oka straty.
Najczęstsze błędy przy łączeniu modułów i jak ich unikam
W praktyce większość problemów nie wynika z samej techniki łączenia, tylko z pośpiechu albo złego założenia, że „jakoś to będzie”. Przy fotowoltaice to za mało. Nawet dobrze dobrane panele mogą pracować słabo, jeśli string został źle zaplanowany, a kilka drobnych błędów zsumowało się w jedną większą stratę.
- Mieszanie różnych modeli paneli w jednym stringu.
- Ignorowanie wzrostu Voc w niskiej temperaturze.
- Łączenie stringów o różnej długości równolegle bez kontroli napięć roboczych.
- Zbyt mały przekrój przewodów po stronie DC i niepotrzebnie długie trasy kablowe.
- Brak bezpieczników stringowych lub rozłącznika DC tam, gdzie są potrzebne.
- Łączenie paneli z różnych połaci, kierunków lub kątów pod jeden tracker bez analizy strat.
Do tego dorzuciłbym jeszcze jeden klasyk: lekceważenie cienia. Jeśli cień pojawia się tylko przez godzinę rano, łatwo uznać go za mało ważny. W praktyce potrafi on obniżać uzysk bardziej, niż inwestor się spodziewa, zwłaszcza w układzie szeregowym. Dlatego czasem lepszym ruchem jest podział na dwa stringi albo zastosowanie optymalizatorów, zamiast wciskania wszystkiego w jeden obwód.
Jeśli miałbym wskazać jeden błąd najbardziej kosztowny, byłoby to projektowanie „na oko”. Fotowoltaika nie wybacza zgadywania, bo od razu zamienia je w straty albo ograniczenia bezpieczeństwa. Po tej lekcji przechodzę już do kontroli przed uruchomieniem, bo tam najłatwiej wyłapać problemy zanim staną się drogie.
Co sprawdzam przed uruchomieniem, żeby instalacja nie traciła od pierwszego dnia
Zanim instalacja zacznie produkować energię na serio, robię prostą, ale konsekwentną kontrolę. Najpierw sprawdzam polaryzację i ciągłość połączeń, potem mierzę napięcie otwartego stringu, a na końcu porównuję wyniki między gałęziami. Jeśli dwa stringi mają pracować podobnie, ich wartości też powinny być podobne.
- Sprawdzenie polaryzacji każdego stringu przed podłączeniem do falownika.
- Pomiar Voc i porównanie z założeniami projektowymi.
- Kontrola prądu dla gałęzi równoległych.
- Oględziny złącz, puszek i tras kablowych pod kątem nagrzewania i naprężeń.
- Weryfikacja, czy rozłącznik DC i zabezpieczenia są dobrane do liczby stringów.
Warto też przez pierwsze dni patrzeć na monitoring nie tylko „czy działa”, ale jak działa. Różnica kilku procent między stringami może być jeszcze normalna, jeśli dach ma niejednolite warunki. Duża i stała rozbieżność zwykle oznacza błąd w połączeniu, zacienienie albo problem z jednym z modułów.
To etap, na którym najłatwiej uratować wydajność całej instalacji, bo poprawka przed pełnym uruchomieniem jest dużo tańsza niż szukanie przyczyny po kilku miesiącach strat. I właśnie dlatego ostatnia rzecz, o której chcę wspomnieć, jest tak praktyczna: nie licz tylko paneli, licz też konsekwencje ich połączenia.
Trzy liczby, które rozstrzygają projekt stringów
Gdybym miał zostawić tylko jedną zasadę, byłaby bardzo prosta: zanim zdecydujesz o układzie, sprawdź Voc, Vmp i maksymalny prąd wejściowy falownika. Te trzy liczby rozstrzygają więcej, niż wielu inwestorów zakłada na starcie. Z nich wynika, czy instalacja będzie bezpieczna, czy ruszy w dobrym zakresie i czy nie ograniczysz jej pracy już na poziomie projektu.
W praktyce najlepsze rozwiązania są zwykle mniej efektowne na papierze, ale za to stabilne w realnym użyciu. Dobrze policzony string, sensownie dobrany tracker MPPT i porządne zabezpieczenia po stronie DC dają więcej spokoju niż późniejsze poprawki. Jeśli dach ma cień, różne kierunki albo kilka pól montażowych, lepiej od razu przyjąć układ elastyczny niż liczyć, że falownik „sam sobie poradzi”.
Przy prostym dachu najczęściej wygrywa szereg. Przy trudniejszym układzie warto przejść na równoległe gałęzie lub układ mieszany, ale zawsze po policzeniu napięć i prądów z zapasem. To właśnie ten zapas odróżnia instalację poprawną od instalacji, która tylko wygląda na poprawną.
