Podlicznik montuje się po to, żeby widzieć realne zużycie energii na konkretnym obwodzie, a nie zgadywać na podstawie rachunku. W praktyce cały temat sprowadza się do dwóch decyzji: jaki typ licznika wybrać i jak wpiąć przewody tak, żeby pomiar był poprawny oraz bezpieczny. Poniżej rozpisuję schemat połączeń, montaż w rozdzielnicy, różnice między układem jednofazowym i trójfazowym oraz najczęstsze błędy, które psują efekt.
Najważniejsze rzeczy, które warto wiedzieć przed montażem
- Podlicznik montuje się za głównym układem rozliczeniowym, w części instalacji należącej do użytkownika.
- W układzie jednofazowym przez licznik przechodzą L i N, a PE omija urządzenie.
- W układzie trójfazowym trzeba pilnować kolejności L1, L2, L3 i poprawnego podłączenia N.
- Przy większych obciążeniach lepiej sprawdza się licznik przekładnikowy niż model bezpośredni.
- Do fotowoltaiki zwykły licznik poboru często nie wystarcza, bo nie pokazuje pełnego obrazu przepływów energii.
- W instrukcji konkretnego modelu zawsze sprawdzam układ zacisków, bo nie ma jednego uniwersalnego schematu dla wszystkich liczników.
Czym jest podlicznik i kiedy ma sens
Podlicznik to licznik energii montowany w obrębie własnej instalacji, zwykle po to, żeby rozdzielić zużycie na kilka stref, obwodów albo odbiorników. Sprawdza się w domu, garażu, warsztacie, domku letniskowym, przy pompie ciepła, ładowarce do auta czy instalacji fotowoltaicznej. Ja patrzę na niego jak na narzędzie do kontroli, a nie zamiennik głównego licznika operatora.
To ważne rozróżnienie, bo podlicznik służy do pomiaru wewnętrznego. Nie zastępuje układu rozliczeniowego dostawcy energii i nie powinien być traktowany jak licznik, na podstawie którego rozlicza się całą sieć budynku. W budynkach wielolokalowych URE przypomina, że urządzenia pomiarowe powinny być umieszczone w miejscu łatwo dostępnym i zabezpieczonym przed uszkodzeniem oraz ingerencją osób niepowołanych.
W praktyce najczęściej montuje się go w rozdzielnicy, za głównym zabezpieczeniem obwodu, ale jeszcze przed odbiornikami, które mają być mierzone. Jeśli chcesz policzyć prąd zużywany tylko przez jeden obwód albo jedną część budynku, podlicznik jest prostym i czytelnym rozwiązaniem. Jeśli natomiast instalacja jest większa, ma kilka faz albo współpracuje z fotowoltaiką, od razu zaczynam myśleć o bardziej dopasowanym modelu. I właśnie od tego zależy dalszy wybór.
Jak dobrać licznik do instalacji
Najczęstszy błąd zaczyna się przed montażem: ktoś kupuje pierwszy lepszy licznik, a potem okazuje się, że nie pasuje do liczby faz, prądu znamionowego albo sposobu pomiaru. Ja zawsze sprawdzam trzy rzeczy: napięcie instalacji, maksymalny prąd i to, czy potrzebny będzie pomiar bezpośredni, czy przekładnikowy.
| Typ licznika | Do jakiej instalacji | Jak działa | Kiedy go wybrać | Na co uważać |
|---|---|---|---|---|
| Jednofazowy bezpośredni | 230 V, jeden obwód | L i N przechodzą przez licznik | Gdy mierzysz jeden pokój, garaż, domek albo pojedyncze urządzenie | Dobierz prąd maksymalny do obciążenia; w prostych modelach zwykle jest to okolica 45-50 A |
| Trójfazowy bezpośredni | 3 x 230/400 V | Przez licznik przechodzą L1, L2, L3 i N | Gdy masz kuchnię elektryczną, pompę ciepła, warsztat, ładowarkę EV albo dom zasilany trójfazowo | Trzeba pilnować kolejności faz i poprawnego toru neutralnego; wiele modeli kończy się na 100 A |
| Przekładnikowy, półpośredni | Większe instalacje i wyższe prądy | Prąd mierzony jest przez przekładniki, a licznik odczytuje ich stronę wtórną | Gdy bezpośredni tor prądowy byłby za mocny albo zbyt ryzykowny | Trzeba zachować kierunek P1/P2 lub S1/S2 i poprawny przekładnik |
| Dwukierunkowy / smart | PV, monitoring importu i eksportu | Pokazuje przepływ energii w obie strony, często z komunikacją Wi-Fi, RS-485 albo wyjściem impulsowym | Gdy chcesz widzieć produkcję, autokonsumpcję i pobór w jednym systemie | Sprawdź integrację z falownikiem, systemem smart home i sposób komunikacji |
W praktyce proste liczniki jednofazowe kosztują zwykle około 50-150 zł, trójfazowe bez funkcji komunikacyjnych 120-400 zł, a modele dwukierunkowe lub smart najczęściej 200-500 zł. Do tego dochodzi robocizna: przy gotowej rozdzielnicy montaż to zwykle 150-400 zł, ale jeśli trzeba dołożyć moduły, uporządkować okablowanie albo rozbudować szafę, koszt potrafi rosnąć do 300-700 zł. Zamel w swoich licznikach pokazuje też typowy podział: modele jednofazowe zwykle kończą się na 50 A, a trójfazowe na 100 A, więc to dobry punkt odniesienia przy wyborze.
Jeśli mam wskazać jedną praktyczną zasadę, to tę: najpierw dopasowuję licznik do instalacji, a dopiero później patrzę na dodatki, takie jak LCD, podświetlenie czy komunikacja. W tym temacie wygoda jest ważna, ale niedopasowany prąd znamionowy albo zły typ pomiaru robi większy problem niż brak aplikacji w telefonie. Teraz przechodzę do schematów, bo to właśnie tam najłatwiej o błąd.
Schemat jednofazowy, który działa w większości domów
W układzie jednofazowym wszystko jest proste, ale tylko wtedy, gdy nie pomylisz wejścia z wyjściem. Tor prądowy wygląda tak: przewód fazowy L zasilający wchodzi na wejście licznika, z wyjścia idzie do obwodu odbiorczego, a przewód neutralny N przechodzi przez licznik analogicznie. Przewód ochronny PE nie przechodzi przez licznik i trafia bezpośrednio na szynę ochronną w rozdzielnicy.
| Przewód | Skąd | Dokąd | Co jest istotne |
|---|---|---|---|
| L | Zasilanie | Wejście licznika, potem odbiornik | To główny tor pomiarowy |
| N | Zasilanie | Wejście licznika, potem odbiornik | Nie wolno mieszać go z PE |
| PE | Szyna ochronna | Odbiornik | Omija licznik całkowicie |
W wielu modelach wejścia są w górnej części obudowy, a wyjścia w dolnej, ale nie zakładam tego automatycznie. Zawsze sprawdzam nadruk przy zaciskach albo schemat w instrukcji. Kolory przewodów też pomagają, lecz nie powinny być jedyną wskazówką: faza to zwykle brązowy, neutralny niebieski, a ochronny zielono-żółty.
Prosty test po montażu jest bardzo przydatny. Jeśli podłączysz obciążenie 2 kW na 15 minut, licznik powinien pokazać mniej więcej 0,5 kWh. Gdy wynik jest wyraźnie inny albo skacze chaotycznie, nie zakładam od razu, że urządzenie jest uszkodzone. Najpierw sprawdzam kierunek przewodów, zaciski i to, czy nie zostawiłem luźnego połączenia.
W prostych instalacjach ten układ wystarcza zaskakująco często. Gdy jednak dochodzi więcej faz albo większa moc, schemat trzeba rozszerzyć, a wtedy robi się miejsce na kolejne błędy. To dobry moment, żeby przejść do trójfazówki.

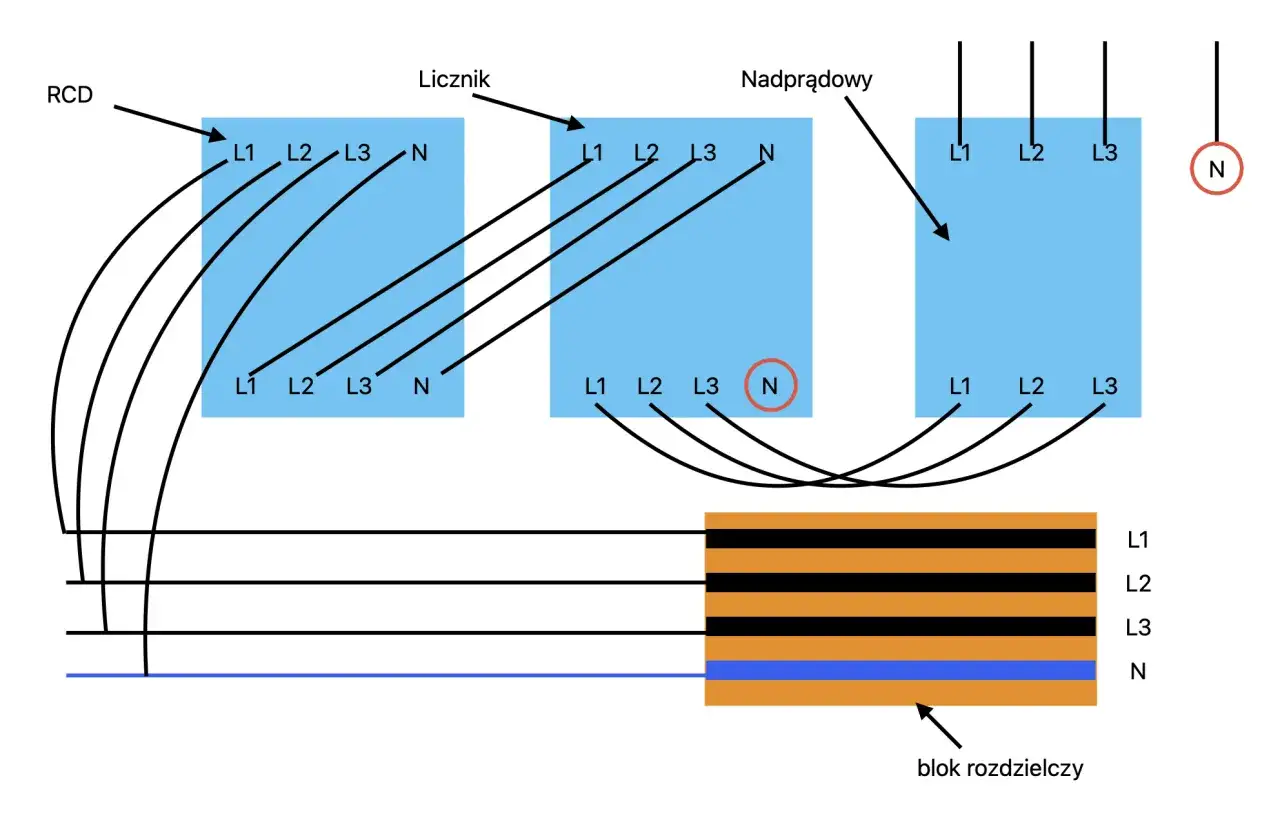

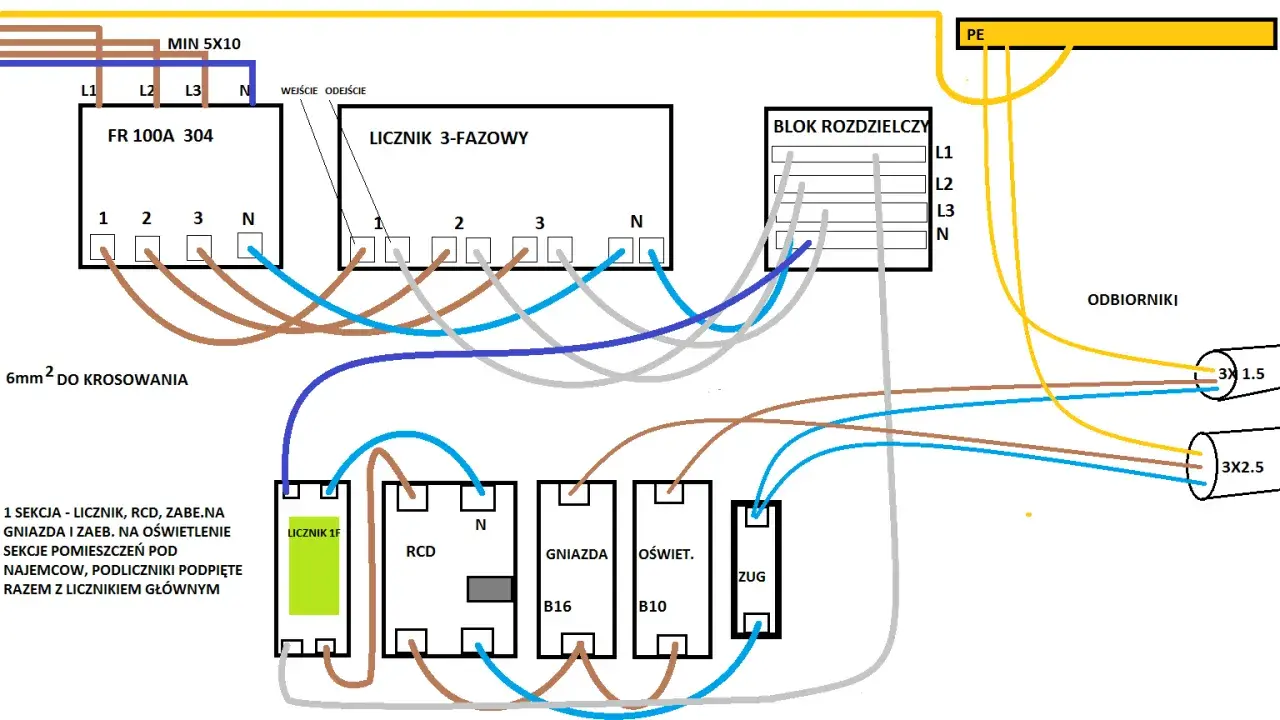

Schemat trójfazowy i wersja z przekładnikami
W instalacji trójfazowej przez licznik przechodzą L1, L2, L3 i N, a przewód PE nadal omija urządzenie. Tu liczy się kolejność faz, bo błędne podłączenie może dać złe wskazania albo utrudnić diagnostykę. Jeśli licznik ma mierzyć energię w domu z kuchnią indukcyjną, pompą ciepła czy warsztatem, trójfazowy model bezpośredni zwykle jest sensownym wyborem.
| Rozwiązanie | Kiedy ma sens | Co przechodzi przez licznik | Zalety | Ryzyka |
|---|---|---|---|---|
| Pomiar bezpośredni | Do typowych instalacji domowych i umiarkowanych obciążeń | L1, L2, L3, N | Prosty, czytelny, tańszy | Trzeba dobrze dobrać maksymalny prąd licznika |
| Pomiar z przekładnikami | Przy dużych prądach i rozbudowanych rozdzielnicach | Przez licznik idzie sygnał z przekładników, nie cały prąd obciążenia | Bezpieczniejszy przy dużej mocy, łatwiejszy do zastosowania w dużych układach | Więcej elementów do podłączenia, większe znaczenie ma kierunek i poprawna kolejność |
Wersja przekładnikowa jest wygodna wtedy, gdy nie chcesz prowadzić całego prądu przez licznik albo przekraczasz możliwości modelu bezpośredniego. Przekładniki prądowe zakłada się na przewody fazowe, a licznik czyta ich stronę wtórną. W praktyce najważniejsze jest zachowanie kierunku P1/P2 albo S1/S2, bo odwrócony przekładnik potrafi dać zaniżone, a czasem wręcz „ujemne” wskazania.
Jeśli instalacja jest większa, nie upraszczam tego na siłę. Lepszy jest licznik przekładnikowy z poprawnym schematem niż zwykły model wciśnięty na styk do za dużego prądu. Właśnie dlatego przy mocniejszych układach najpierw liczę obciążenie, a dopiero potem szukam konkretnego modelu. To przejście prowadzi już prosto do montażu.
Montaż w rozdzielnicy krok po kroku
W instrukcjach producentów powtarza się to samo bez wyjątku: montaż, podłączenie i regulację powinien robić wykwalifikowany elektryk, a przed rozpoczęciem prac trzeba odłączyć zasilanie i sprawdzić brak napięcia. Ja traktuję to nie jako formalność, tylko warunek startu. Jeśli rozdzielnica jest ciasna, wilgotna albo trzeba ingerować w układ rozliczeniowy operatora, montaż od razu staje się mniej „domowy”, a bardziej serwisowy.
- Wyłącz zasilanie obwodu i potwierdź brak napięcia miernikiem lub testerem dwubiegunowym.
- Sprawdź schemat konkretnego modelu i przygotuj miejsce na szynie DIN TH-35.
- Ułóż przewody tak, żeby nie były naprężone i miały czytelny przebieg w rozdzielnicy.
- Podłącz tor fazowy i neutralny zgodnie z oznaczeniami zacisków, bez zgadywania na podstawie koloru.
- W modelu przekładnikowym załóż przekładniki na właściwe przewody i dopiero potem wprowadź ich sygnał do licznika.
- Zamknij obudowę, załącz zasilanie i wykonaj test pod znanym obciążeniem.
Przy montażu zwracam też uwagę na miejsce. Urządzenie powinno być dostępne do odczytu i serwisu, ale jednocześnie zabezpieczone przed przypadkowym dotykiem. W praktyce najlepiej działa sucha rozdzielnica z wolnym miejscem na moduły, bez upychania przewodów na siłę. Jeżeli planujesz później dodać automatykę, monitor energii albo zabezpieczenie przepięciowe, zostaw od razu zapas miejsca, bo to oszczędza drugi remont rozdzielnicy.
Po podłączeniu nie zamykam wszystkiego „na wiarę”. Najpierw obserwuję, czy licznik startuje, czy wskazania rosną logicznie i czy po kilkunastu minutach pracy obciążenia obudowa ani zaciski nie grzeją się podejrzanie. Taki test łapie więcej problemów niż samo spojrzenie na schemat na kartce.
Najczęstsze błędy, które psują pomiar albo bezpieczeństwo
W podlicznikach najwięcej szkód robi nie sam sprzęt, tylko drobny błąd montażowy. Część problemów widać od razu, a część dopiero po kilku dniach, kiedy użytkownik zauważa dziwnie niskie albo niestabilne wskazania. Poniżej zestawiam rzeczy, które spotykam najczęściej.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Zamienione wejście i wyjście | Licznik pokazuje błędne wartości albo pracuje w dziwny sposób | Sprawdzić kierunek zasilania i obciążenia zgodnie ze schematem modelu |
| Przewód PE prowadzony przez licznik | Układ jest niezgodny z zasadami instalacji i może być niebezpieczny | PE zawsze prowadzić na szynę ochronną, poza tor pomiarowy |
| Odwrócone przekładniki prądowe | Pojawiają się zaniżenia lub wartości ujemne | Ustawić P1/P2 albo S1/S2 zgodnie z instrukcją |
| Zbyt mały prąd znamionowy licznika | Zaciski mogą się grzać, a urządzenie pracuje na granicy możliwości | Wybrać licznik z zapasem, zwykle co najmniej 20-30% ponad realne obciążenie |
| Luźne połączenia | Skaczące odczyty, grzanie przewodów, czasem zapach przegrzania | Dokręcić zaciski zgodnie z instrukcją i sprawdzić je po uruchomieniu |
| Montaż w wilgotnym lub ciasnym miejscu | Serwis jest trudny, a urządzenie pracuje w gorszych warunkach | Przenieść licznik do suchej, dostępnej części rozdzielnicy |
W starych instalacjach dwuprzewodowych, gdzie układ nie został jeszcze uporządkowany, nie próbuję robić skrótów. Najpierw trzeba doprowadzić instalację do poprawnego układu z rozdzielonym przewodem ochronnym i neutralnym, a dopiero potem myśleć o dokładnym pomiarze. To jeden z tych momentów, w których szybkie „podłączenie na już” kończy się później większym remontem.
Jeśli licznik nie reaguje, a odbiornik działa normalnie, nie zakładam od razu awarii. Sprawdzam, czy tor pomiarowy naprawdę obejmuje odpowiedni obwód, czy nie ma wspólnego neutralnego z innym obwodem i czy model nie wymaga dodatkowego zasilania pomocniczego. Taki porządek diagnozy oszczędza czas i niepotrzebne rozbieranie rozdzielnicy.
Podlicznik przy fotowoltaice nie zawsze pokazuje pełny obraz
Przy fotowoltaice sam podlicznik poboru energii bywa za mało precyzyjny, jeśli chcesz zrozumieć cały przepływ: ile energia trafia z sieci, ile produkuje falownik i ile z tego zużywasz na miejscu. Dlatego w układach prosumenckich sensowniejszy jest licznik dwukierunkowy albo monitor energii, który rozróżnia pobór i oddawanie energii do sieci. Jeden punkt pomiaru może nie rozdzielić importu, eksportu i autokonsumpcji.
W praktyce najczęściej patrzę na miejsce montażu po stronie odbiorów, czyli za licznikiem głównym. Jeśli instalacja PV jest trójfazowa, lepiej od razu zaplanować monitor dla wszystkich faz, a nie tylko jedną gałąź obwodu. Wtedy odczyt ma sens i faktycznie pokazuje, co dzieje się w domu, a nie tylko fragment historii.
Tu szczególnie przydają się modele z komunikacją, bo pozwalają zebrać dane z dłuższego okresu i zobaczyć, kiedy dom pobiera najwięcej energii, a kiedy produkcja z PV realnie pokrywa zapotrzebowanie. To ważne, jeśli chcesz sprawdzić opłacalność własnej instalacji albo dobrać sterowanie do pompy ciepła, bojlera czy ładowania auta. W takich układach zwykłe „kWh z licznika” to za mało, żeby dobrze ocenić sytuację.
Co sprawdzam przed zamknięciem rozdzielnicy
Na końcu robię krótki przegląd, bo to właśnie tu najłatwiej wychwycić rzeczy, które później są irytujące, a czasem kosztowne. Taki finał montażu zajmuje kilka minut, a potrafi oszczędzić godzinę szukania błędu po zamknięciu osprzętu.
- Czy wszystkie zaciski są dokręcone i nic nie pracuje pod naprężeniem.
- Czy L, N i PE są prowadzone zgodnie z układem instalacji.
- Czy licznik jest stabilnie osadzony na szynie DIN i ma miejsce na serwis.
- Czy osłony zacisków są założone, a przewody nie ocierają o ostre krawędzie.
- Czy opis obwodu jest czytelny, żebym za kilka miesięcy nie zgadywał, co mierzy dany moduł.
- Czy po 10-15 minutach pracy pod znanym obciążeniem wskazania rosną logicznie.
Jeżeli po teście wszystko wygląda dobrze, dopiero wtedy zamykam rozdzielnicę i uznaję montaż za zakończony. W temacie podliczników najważniejsze jest nie to, żeby urządzenie „świeciło”, tylko żeby mierzyło właściwy obwód i robiło to stabilnie przez długi czas. Gdy instalacja jest stara, trójfazowa albo związana z fotowoltaiką, bezpieczniej jest zostawić podłączenie elektrykowi i poprosić go o końcowy test pod obciążeniem.
