Falownik traktuję jak centrum sterowania energią: bez niego prąd z paneli nie trafi do gniazdka, a silnik nie będzie pracował tak, jak wymaga instalacja. To urządzenie zmienia parametry energii, porządkuje jej przepływ i w praktyce decyduje o tym, czy system działa oszczędnie, bezpiecznie i stabilnie. Poniżej wyjaśniam, jak pracuje, jakie są jego najważniejsze odmiany i na co zwrócić uwagę, gdy falownik ma obsługiwać dom, warsztat albo fotowoltaikę.
Falownik decyduje o tym, czy energia jest tylko wytwarzana, czy naprawdę używana
- W fotowoltaice zamienia prąd stały z paneli na prąd przemienny zgodny z siecią 230/400 V i 50 Hz.
- W napędach elektrycznych reguluje częstotliwość i napięcie, więc pozwala sterować obrotami silnika.
- Najczęściej spotkasz modele stringowe, mikrofalowniki, hybrydy, rozwiązania wyspowe i przemienniki częstotliwości.
- Nowoczesne konstrukcje mają wysoką sprawność, zwykle powyżej 95%, więc największe straty wynikają częściej ze złego projektu niż z samej konwersji.
- Najwięcej problemów powodują zły dobór mocy, zacienienie, brak zapasu po stronie wejściowej i słabe chłodzenie.
Czym jest falownik i gdzie się go spotyka
W najprostszym ujęciu falownik zamienia prąd stały na przemienny albo zmienia parametry prądu tak, by urządzenie końcowe mogło pracować tak, jak trzeba. W fotowoltaice chodzi przede wszystkim o konwersję DC na AC, a w automatyce przemysłowej o kontrolę obrotów silnika przez regulację częstotliwości. To dlatego ten sam termin bywa używany w dwóch różnych kontekstach, choć idea pozostaje podobna: energia ma zostać dopasowana do odbiornika, a nie odwrotnie.
Ja zawsze zaczynam od tego rozróżnienia, bo wiele osób myli falownik z prostym zasilaczem albo myśli o nim wyłącznie przez pryzmat paneli słonecznych. Tymczasem urządzenie to pracuje także przy pompach, wentylatorach, przenośnikach, bramach, kompresorach i zasilaniu awaryjnym. Jeśli rozumiesz, po co falownik istnieje, dużo łatwiej ocenisz, czy w twoim przypadku chodzi o PV, napęd silnika, czy o system hybrydowy z baterią.Żeby zobaczyć, skąd bierze się ta różnica, trzeba prześledzić samą zasadę działania.
Jak działa falownik krok po kroku
W środku falownik nie robi nic „magicznego”. Jego zadanie polega na bardzo szybkim przełączaniu elementów elektronicznych i składaniu z tego przebiegu, który odbiornik uznaje za użyteczny. W nowoczesnych konstrukcjach sprawność jest wysoka, zwykle powyżej 95%, więc straty samej konwersji są niewielkie. Większe znaczenie mają błędy projektowe, temperatura pracy i dopasowanie urządzenia do instalacji.
- Odbiera prąd stały z paneli fotowoltaicznych, akumulatora albo innego źródła DC.
- Przełącza tranzystory mocy bardzo szybko, najczęściej w technice PWM, czyli modulacji szerokości impulsu.
- Układa z impulsów przebieg AC o odpowiedniej częstotliwości i napięciu.
- Wygładza sygnał filtrami, żeby wyjście było stabilne i zgodne z wymaganiami sieci lub silnika.
- Kontroluje warunki pracy przez zabezpieczenia nadprądowe, temperaturowe, przeciwzwarciowe i monitorowanie napięcia.
- Dopasowuje moc do źródła, a w fotowoltaice dodatkowo korzysta z MPPT, czyli śledzenia punktu maksymalnej mocy paneli.
W praktyce MPPT robi dużą różnicę. To algorytm, który stale szuka takiego punktu pracy modułów, przy którym uzysk jest najwyższy mimo zmian nasłonecznienia i temperatury. Dzięki temu panele nie pracują „na sztywno”, tylko w miejscu, w którym oddają najwięcej energii. Kiedy ta mechanika jest już jasna, łatwiej odróżnić rozwiązania PV od tych napędowych.
Falownik w fotowoltaice

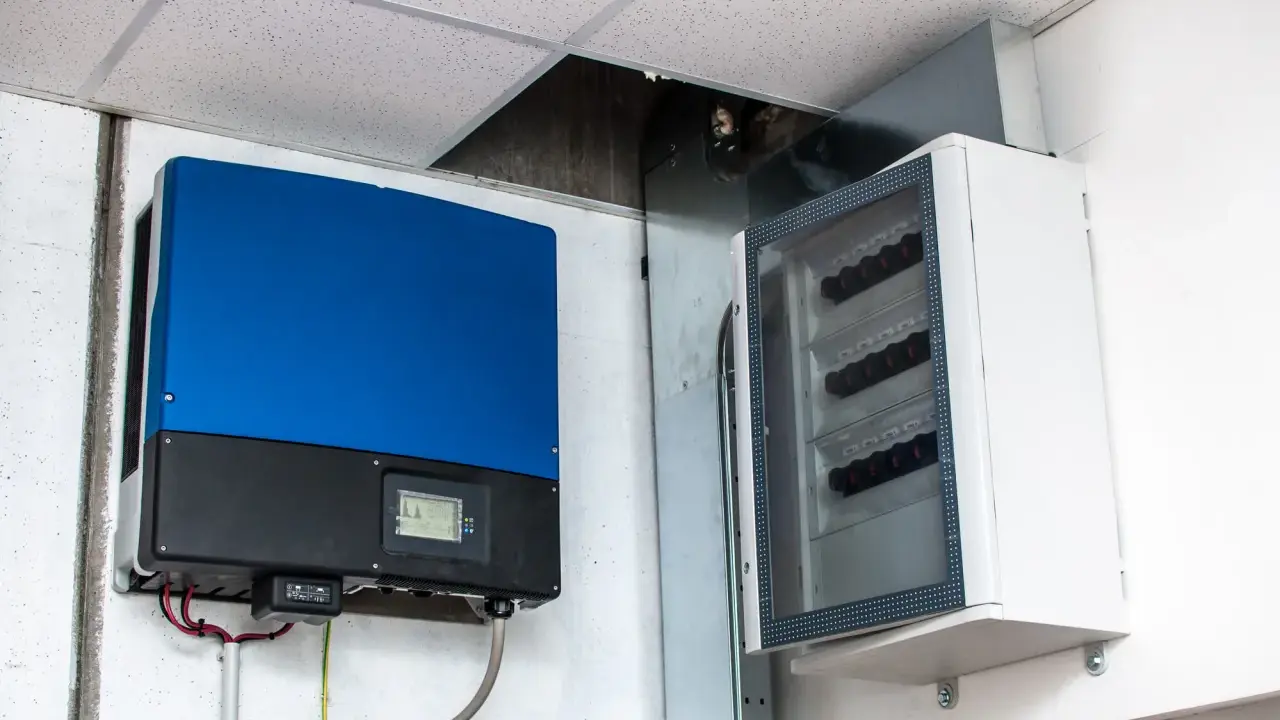

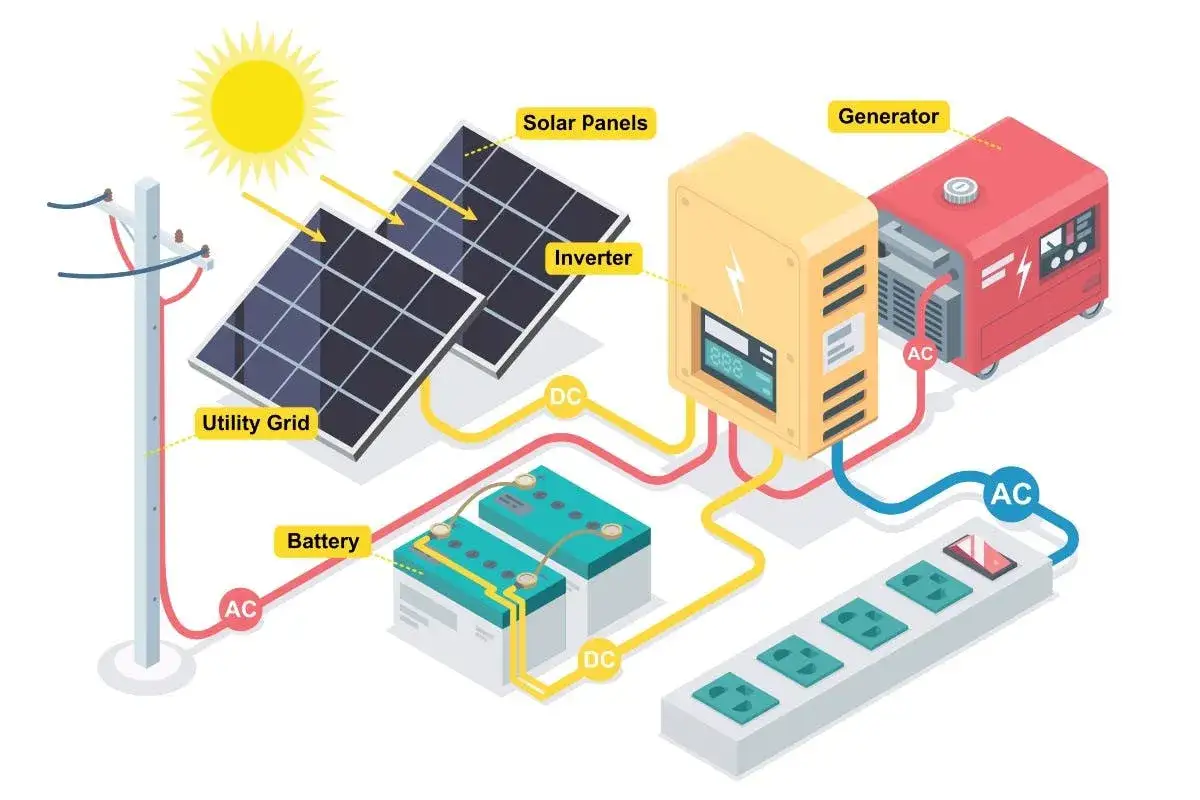

W instalacji PV falownik jest urządzeniem, bez którego prąd z paneli byłby dla domu mało użyteczny. Moduły produkują prąd stały, a sieć domowa i odbiorniki potrzebują prądu przemiennego. Falownik synchronizuje się z siecią, dopasowuje parametry pracy i dba o to, by energia trafiła tam, gdzie trzeba: do bieżącego zużycia, do magazynu energii albo do oddania nadwyżki do sieci.
W praktyce najczęściej spotykam cztery rozwiązania. Każde ma sens, ale każde sprawdza się w innym układzie dachu, zużycia energii i budżetu.
| Typ | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Stringowy | Prosty dach, mało zacienienia, jedna dominująca orientacja | Niższy koszt, prosty serwis, rozwiązanie sprawdzone w domach jednorodzinnych | Jeden cień albo słabszy moduł może ograniczać pracę całego łańcucha |
| Mikrofalownik | Różne połacie, cień, rozbudowa instalacji etapami | Praca paneli niezależnie od siebie i lepsza odporność na zacienienie | Wyższy koszt początkowy i więcej elektroniki na dachu |
| Hybrydowy | Gdy planujesz magazyn energii teraz albo w niedalekiej przyszłości | Łatwiejsza współpraca z baterią i większa elastyczność całego systemu | Trzeba dobrze dobrać kompatybilne komponenty |
| Wyspowy | Bez sieci albo jako zasilanie awaryjne w układzie z akumulatorami | Niezależność od sieci i możliwość pracy tam, gdzie nie ma przyłącza | Wymaga akumulatorów, dokładnego projektu i świadomego bilansu energii |
Warto pamiętać o jednej rzeczy, która często zaskakuje inwestorów: standardowy falownik sieciowy zwykle wyłącza się przy zaniku napięcia z sieci. To zabezpieczenie, a nie wada. Jeśli chcesz, żeby dom działał podczas awarii, potrzebujesz falownika hybrydowego z magazynem energii albo osobnego układu wyspowego z funkcją rezerwy. Właśnie dlatego w PV nie wystarczy kupić „mocnego” urządzenia - trzeba dopasować je do sposobu użytkowania domu. W napędach elektrycznych cel jest inny, ale logika sterowania energią pozostaje zaskakująco podobna.
Falownik w napędach elektrycznych
W napędach elektrycznych falownik działa trochę inaczej, ale idea nadal jest ta sama: energia ma pasować do odbiornika. Tutaj zamiast produkcji z paneli liczy się sterowanie silnikiem. To właśnie ten typ urządzenia najczęściej nazywa się przemiennikiem częstotliwości, bo przez zmianę częstotliwości i napięcia reguluje prędkość obrotową silnika.
Największy sens ma to tam, gdzie obciążenie nie jest stałe przez cały czas. Pompę, wentylator albo przenośnik można uruchamiać łagodnie, prowadzić bez szarpnięć i utrzymywać na dokładnie takim poziomie, jaki jest potrzebny. Zyski są wtedy nie tylko energetyczne, ale też mechaniczne.
- Mniejszy prąd rozruchowy ogranicza obciążenie instalacji i redukuje „kopnięcie” przy starcie.
- Płynna regulacja obrotów daje lepszą kontrolę procesu i wygodę pracy.
- Mniejsze zużycie mechaniczne wydłuża życie łożysk, przekładni i elementów napędowych.
- Lepsza efektywność przy zmiennym obciążeniu robi największą różnicę w pompach i wentylatorach.
Przy prostszych aplikacjach wystarcza sterowanie skalarne U/f, czyli utrzymywanie odpowiedniej proporcji między napięciem a częstotliwością. W bardziej wymagających układach stosuje się sterowanie wektorowe, które lepiej trzyma moment i stabilność przy niskich obrotach. Jeśli ktoś planuje modernizację domu, warsztatu albo małej linii technologicznej, to właśnie tu falownik często przynosi więcej korzyści niż samodzielna wymiana silnika na „mocniejszy”. Dopiero po takim rozróżnieniu ma sens wybór konkretnego modelu.
Jak dobrać właściwy model i uniknąć kosztownych błędów
Najgorszy błąd to kupowanie falownika pod samą moc z katalogu. Ja zaczynam od pytania, czy urządzenie ma obsłużyć fotowoltaikę, silnik, czy cały system z magazynem energii. Dopiero potem patrzę na moc, napięcie, liczbę faz i miejsce montażu, bo kolejność odwrotna kończy się zwykle przewymiarowaniem albo ograniczeniem pracy instalacji.
Przy fotowoltaice
- Sprawdź napięcie i prąd wejściowy stringów. W zimie napięcie rośnie, więc zapas bezpieczeństwa nie jest formalnością.
- Dobierz liczbę MPPT do dachu. Przy dwóch różnych połaciach lub zacienieniu minimum dwa niezależne tory śledzenia mocy zwykle upraszczają projekt.
- Zdecyduj, czy potrzebujesz hybrydy. Jeśli magazyn energii ma pojawić się później, lepiej przewidzieć to na starcie niż wymieniać cały sprzęt.
- Zwróć uwagę na chłodzenie i miejsce montażu. Falownik zamknięty w dusznej kotłowni będzie tracił moc szybciej niż ten z dobrą wentylacją.
- Nie ignoruj monitoringu. Aplikacja i podgląd produkcji nie są dodatkiem marketingowym, tylko sposobem na szybkie wychwycenie spadków uzysku.
- Myśl o zaniku sieci. Jeśli chcesz zasilania awaryjnego, sam falownik sieciowy nie wystarczy.
Przeczytaj również: Taryfa G12w Tauron - Czy obniży Twój rachunek za prąd?
Przy silniku
- Dobierz prąd znamionowy, nie tylko moc. To ważniejsze od samej liczby kilowatów na tabliczce.
- Sprawdź tryb sterowania. U/f wystarcza w prostszych aplikacjach, a sterowanie wektorowe daje lepszą precyzję tam, gdzie obciążenie zmienia się dynamicznie.
- Weź pod uwagę długość przewodów. Przy dłuższych kablach czasem potrzebny jest filtr lub dodatkowe zabezpieczenie.
- Zapewnij wentylację i ochronę IP. Pył, wilgoć i temperatura potrafią skrócić żywotność bardziej niż sam czas pracy.
- Nie zakładaj, że każdy model nada się do każdego silnika. Różnica między prostym napędem pompy a precyzyjną maszyną produkcyjną bywa duża.
Tu najczęściej widać, że tani model nie zawsze jest tańszy w użytkowaniu. Jeśli urządzenie będzie musiało ograniczać moc, grzać się albo pracować poza zakresem, oszczędność znika bardzo szybko. Na tym etapie najważniejsze jest uniknięcie błędów, które najłatwiej psują opłacalność całej instalacji.
Na koniec liczy się dopasowanie, nie sam napis na obudowie
Jeśli mam zostawić jedną praktyczną myśl, to tę: falownik nie jest uniwersalnym pudełkiem do wszystkiego. Inaczej wybiera się go do PV, inaczej do silnika, a jeszcze inaczej do systemu z magazynem energii. Najlepszy model to nie ten z największą mocą, tylko ten, który pasuje do układu pracy, warunków montażu i sposobu użytkowania domu.
- Przy prostym dachu i małym cieniu zwykle wystarcza prosty falownik stringowy.
- Przy wielu połaciach, cieniu albo późniejszej rozbudowie lepiej sprawdzają się rozwiązania bardziej elastyczne.
- Jeśli potrzebujesz zasilania awaryjnego, planuj hybrydę lub układ wyspowy już na etapie projektu.
- Przy silniku liczy się nie tylko moc, ale też charakter obciążenia, długość przewodów i sposób chłodzenia.
W dobrze zaprojektowanym systemie falownik pracuje w tle i po prostu robi swoją robotę: zamienia energię na formę, którą dom, instalacja PV albo napęd naprawdę potrafią wykorzystać. I właśnie o to chodzi w praktyce, nie w katalogowym opisie.
