Sama budowa panelu fotowoltaicznego wygląda z zewnątrz prosto, ale w środku to precyzyjnie złożony układ warstw, połączeń i zabezpieczeń, które muszą działać razem przez długie lata. Jeśli chcesz zrozumieć, dlaczego jedne moduły są lżejsze, inne trwalsze, a jeszcze inne lepiej znoszą cień i upał, trzeba rozebrać temat na części. Poniżej pokazuję, z czego składa się moduł, jak powstaje i na co patrzeć, żeby nie kupić tylko ładnej liczby watów.
Najważniejsze znaczenie mają warstwy, jakość laminacji i dopasowanie konstrukcji do warunków pracy
- Moduł to nie tylko ogniwa, ale też szkło, folia enkapsulująca, rama, przewody i puszka przyłączeniowa.
- Najczęściej spotkasz konstrukcję krzemową, a w praktyce domowej dominują moduły monokrystaliczne.
- Za odporność na cień odpowiadają diody obejściowe, a za trwałość głównie jakość materiałów i laminacji.
- W polskich warunkach duże znaczenie mają mróz, wilgoć, wiatr, śnieg i lokalne zacienienie.
- Przy wyborze warto patrzeć nie tylko na moc, ale też na sprawność, współczynnik temperaturowy i gwarancje.

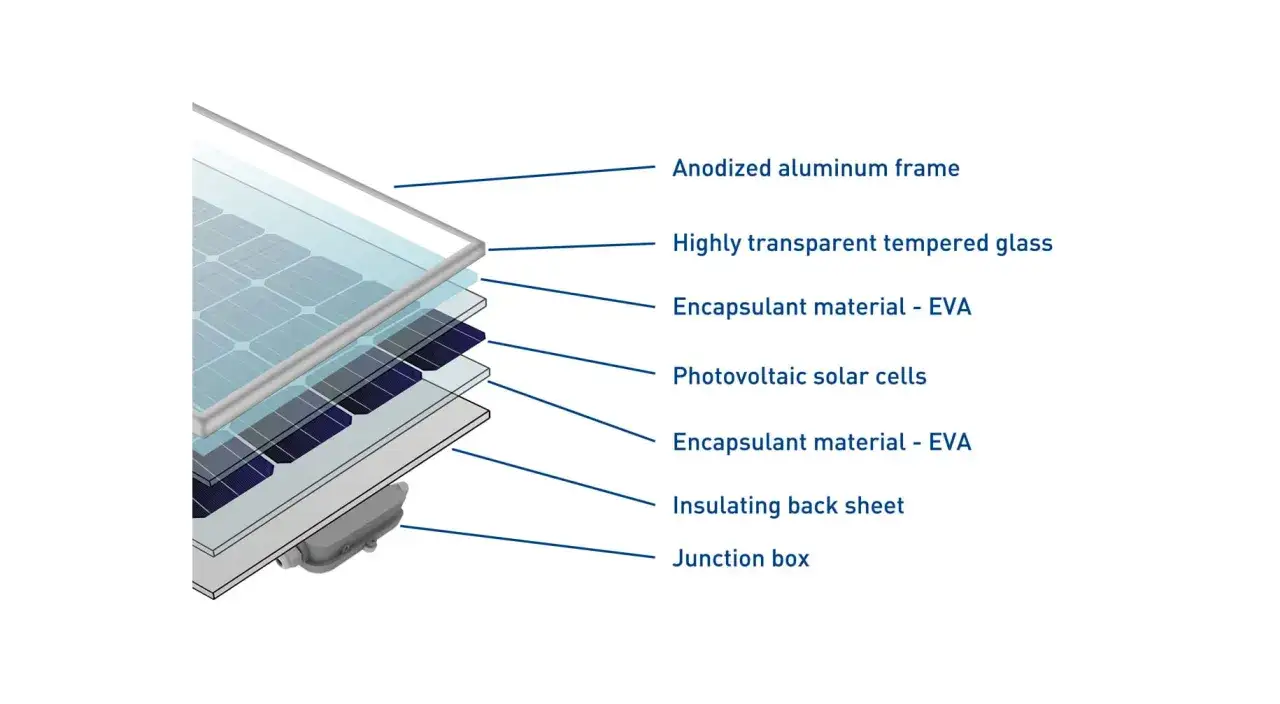

Z czego składa się moduł i za co odpowiada każda warstwa
Ja zwykle patrzę na moduł jak na technologiczną kanapkę, w której każda warstwa ma własne zadanie. Frontowe szkło ma przepuszczać jak najwięcej światła i jednocześnie chronić całość przed gradem, zabrudzeniem i uszkodzeniami mechanicznymi. Pod spodem znajdują się ogniwa krzemowe połączone w łańcuchy, czyli stringi, a wszystkie elementy są zalane folią enkapsulującą, która skleja pakiet, tłumi naprężenia i ogranicza wnikanie wilgoci.
Od spodu moduł ma zwykle tylną folię ochronną albo drugą taflę szkła. To właśnie tutaj zaczyna się różnica między klasycznym modułem z backsheetem a konstrukcją szkło-szkło. Całość zamyka aluminiowa rama, która usztywnia panel i ułatwia montaż. Na tyle znajduje się jeszcze puszka przyłączeniowa z przewodami i diodami obejściowymi, czyli elementem, który pomaga ograniczyć skutki cienia na części ogniw.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Szkło frontowe | Chroni moduł i przepuszcza światło | Hartowanie, grubość, odporność na grad i jakość powłoki antyrefleksyjnej |
| Folia enkapsulująca | Łączy warstwy, amortyzuje naprężenia i uszczelnia wnętrze | Odporność na UV, brak żółknięcia, stabilność po latach |
| Ogniwa krzemowe | Zamieniają światło na prąd stały | Jakość kontaktów, mikrospękania, technologia ogniwa |
| Taśmy i połączenia | Łączą ogniwa w stringi | Jakość lutowania i odporność na zmęczenie materiału |
| Tylna warstwa lub drugie szkło | Chroni tylną stronę modułu | Odporność na wilgoć, UV i uszkodzenia mechaniczne |
| Rama aluminiowa | Usztywnia konstrukcję i pomaga w montażu | Sztywność, powłoka antykorozyjna, jakość narożników |
| Puszka przyłączeniowa i diody obejściowe | Wyprowadza prąd i ogranicza skutki zacienienia | Odporność termiczna, jakość diod, szczelność obudowy |
| Przewody i złącza | Łączą moduł z resztą instalacji | Kompatybilność, trwałość izolacji i pewność połączeń |
W praktyce to właśnie te „niewidoczne” elementy najczęściej decydują o tym, czy panel będzie działał bezproblemowo po kilkunastu sezonach. Gdy już wiadomo, z czego składa się moduł, naturalnie pojawia się kolejne pytanie: jak z tych części powstaje gotowy wyrób i dlaczego kolejność operacji ma znaczenie.
Jak powstaje moduł fotowoltaiczny w fabryce
Proces produkcji ma kilka etapów i żaden z nich nie jest kosmetyką. Najpierw powstają ogniwa, potem łączy się je w stringi, następnie układa warstwy w tzw. layup, a na końcu wszystko jest laminowane i testowane. W przypadku modułów krzemowych startem są wafle z wysokiej czystości krzemu, z których robi się ogniwa. Sama technologia ogniwa może być różna: dziś często spotyka się rozwiązania PERC, TOPCon albo HJT, ale z punktu widzenia budowy modułu ważniejsze od nazwy jest to, jak dobrze ogniwo znosi temperaturę, nacisk i starzenie.
Od wafla do ogniwa
Na tym etapie powierzchnia ogniwa jest teksturowana, domieszkowana i pasywowana, żeby ograniczyć straty energii. Nakłada się też warstwę antyrefleksyjną, która pozwala lepiej wykorzystać światło. Potem powstają ścieżki przewodzące i kontakt metaliczny. To właśnie tutaj zaczynają się różnice jakościowe, których nie widać z poziomu katalogu. Dwa moduły o tej samej mocy mogą mieć zupełnie inną kulturę pracy, jeśli jeden ma lepsze połączenia i mniejsze straty na stykach.
Łączenie, laminowanie i uszczelnianie
Gotowe ogniwa łączy się taśmami w dłuższe ciągi, a potem układa warstwowo: szkło, folia enkapsulująca, ogniwa, druga folia i tylna warstwa albo drugie szkło. Całość trafia do laminatora, gdzie pod próżnią i w podwyższonej temperaturze powstaje jednolity, szczelny pakiet. To moment krytyczny. Jeśli laminacja jest słaba, w przyszłości pojawiają się odklejenia, pęcherze i mikroprzestrzenie, przez które łatwiej wchodzi wilgoć.
Po laminacji montuje się ramę i puszkę przyłączeniową. W niej znajdują się diody obejściowe, które chronią przed przegrzaniem fragmentów panelu, gdy część modułu znajdzie się w cieniu. To szczególnie ważne przy dachach z kominami, lukarnami, drzewami albo antenami, bo cień nie tylko obniża uzysk, ale może też punktowo grzać ogniwa.
Przeczytaj również: Magazyn energii off grid - jak zbudować system, który działa?
Kontrola jakości, której nie widać z zewnątrz
Dobry producent nie kończy pracy na samym sklejeniu warstw. Moduł przechodzi testy elektryczne, wizualne i mechaniczne. W praktyce liczy się między innymi test flash, który sprawdza realną moc, oraz inspekcja elektroluminescencyjna, pozwalająca wykryć mikropęknięcia i wady połączeń. Warto też zwracać uwagę na zgodność z normami bezpieczeństwa i kwalifikacji modułów, bo to one mówią więcej o przewidywalnej trwałości niż sam marketingowy opis.
Tu właśnie widać, że panel to nie jest zwykła płyta z ogniwami, tylko produkt inżynierski, którego jakość zależy od dziesiątek drobnych decyzji produkcyjnych. A to prowadzi do kolejnego, bardzo praktycznego pytania: czy każdy moduł buduje się tak samo i czy konstrukcja ma znaczenie dla dachu oraz warunków pracy?
Monokrystaliczny, szkło-szkło czy cienkowarstwowy
Nie każdy moduł jest zbudowany identycznie, a konstrukcja ma bezpośredni wpływ na wagę, trwałość i opłacalność montażu. W domowych instalacjach wciąż najczęściej wygrywa moduł krzemowy monokrystaliczny, bo daje dobrą sprawność przy rozsądnej powierzchni. Z kolei konstrukcja szkło-szkło bywa cięższa, ale z reguły lepiej znosi wilgoć i starzenie. Cienkowarstwowe moduły mają swoje mocne strony, lecz wymagają więcej miejsca i rzadziej trafiają na typowe dachy jednorodzinne.
| Typ konstrukcji | Co daje | Minusy | Kiedy ma sens |
|---|---|---|---|
| Monokrystaliczny z tylną folią | Dobra sprawność, niższa masa, szeroka dostępność | Mniejsza odporność na niektóre formy starzenia tylnej warstwy | Większość dachów domów jednorodzinnych |
| Szkło-szkło, często w wersji bifacial | Lepsza ochrona przed wilgocią, wysoka odporność mechaniczna, możliwy uzysk z tylnej strony | Większa masa i większe wymagania dla konstrukcji montażowej | Dachy o dobrej nośności, carporty, konstrukcje naziemne, wiata |
| Cienkowarstwowy | Dobrze radzi sobie z rozproszonym światłem i wyższą temperaturą pracy | Niska gęstość mocy, potrzeba większej powierzchni | Duże połacie dachu lub instalacje, w których miejsce nie jest ograniczeniem |
Warto pamiętać, że bifacialność to cecha, a nie osobna „magia technologii”. Moduł dwustronny wykorzysta tylne światło tylko wtedy, gdy ma po czym odbić promienie i gdy konstrukcja pozwala mu „widzieć” także od spodu. Na ciemnym dachu z niskim montażem zysk z tylnej strony może być niewielki, a na jasnym gruncie albo nad betonową nawierzchnią bywa już wyraźny.
Różnice konstrukcyjne mają znaczenie, ale niezależnie od typu modułu o jego żywotności najczęściej decydują te same zjawiska. I właśnie one potrafią skrócić pracę panelu szybciej niż słabsza sama specyfikacja na papierze.
Co najbardziej skraca żywotność panelu
Najczęstszy błąd polega na myśleniu, że moduł „albo działa, albo nie działa”. W praktyce pierwsze problemy zaczynają się dużo wcześniej: spada moc, pojawiają się mikrospękania, rośnie opór połączeń albo degradują materiały kapsulujące. W polskich warunkach szczególnie ważne są wahania temperatur, wilgoć, zalegający śnieg, silny wiatr i miejscowe zacienienie od kominów, drzew lub sąsiednich budynków.- Zacienienie - nawet częściowy cień może wywołać hot spot, czyli lokalne przegrzewanie fragmentu ogniwa. Diody obejściowe ograniczają skutki, ale nie usuwają źródła problemu.
- Wilgoć i słaba krawędź laminacji - z czasem mogą prowadzić do korozji, odklejania warstw i przebarwień tylnej folii.
- Mikropęknięcia - powstają podczas transportu, montażu albo pod wpływem obciążeń mechanicznych i nie zawsze są widoczne od razu.
- Wysoka temperatura pracy - przyspiesza starzenie i obniża uzysk; dlatego współczynnik temperaturowy ma realne znaczenie.
- Potencjał indukowanej degradacji - przy wysokich napięciach i wilgoci może pojawiać się stopniowy spadek parametrów elektrycznych.
- Obciążenia mechaniczne - śnieg, wiatr i naprężenia od źle dobranych uchwytów potrafią uszkodzić szkło lub ramę.
Jak czytać parametry, żeby ocenić jakość, a nie tylko moc
Na tabliczce znamionowej i w karcie katalogowej łatwo zgubić się w liczbach, dlatego ja zawsze zaczynam od kilku rzeczy, które naprawdę mówią coś o pracy modułu. Sama moc nominalna jest ważna, ale bez kontekstu niewiele znaczy. Dwa panele o tej samej mocy mogą mieć inną powierzchnię, inną sprawność i zupełnie inne zachowanie w upale.
| Parametr | Co mówi | Co uznaję za dobry sygnał |
|---|---|---|
| Moc STC | Nominalny wynik uzyskany w warunkach laboratoryjnych | Porównuj ją tylko między modułami o podobnym rozmiarze |
| Sprawność | Ile energii moduł wyciąga z danej powierzchni | W nowoczesnych modułach krzemowych zwykle około 20-23%, a w lepszych modelach więcej |
| Współczynnik temperaturowy | Jak moc spada wraz ze wzrostem temperatury | Im bliżej zera, tym lepiej; warto szukać korzystniejszych wartości niż około -0,35%/°C |
| Tolerancja mocy | Jak bardzo rzeczywista moc może różnić się od nominalnej | Wąski i korzystny zakres, najlepiej bez nieprzyjemnych niespodzianek |
| Gwarancja produktu i mocy | Jak producent ocenia trwałość i degradację | Realne warunki zapisane w karcie, a nie tylko długa liczba lat |
| Normy IEC 61215 i IEC 61730 | Podstawowe testy kwalifikacyjne i bezpieczeństwa | To dziś praktycznie punkt wyjścia, nie dodatek |
Przy domowej instalacji zwracam też uwagę na masę modułu, bo na dachu liczy się nie tylko powierzchnia, ale i obciążenie konstrukcji. Jeśli dach jest mało ustawny, lepszy bywa panel o większej sprawności, nawet jeśli jest odrobinę droższy. Jeśli z kolei dach ma skomplikowany układ albo część połaci bywa zacieniona, ważniejsze mogą się okazać diody obejściowe, odpowiedni projekt stringów i jakość całego systemu, a nie tylko sam moduł.
Co z tej wiedzy wynika przy wyborze paneli do domu
Jeśli miałbym sprowadzić temat do kilku decyzji, powiedziałbym tak: najpierw sprawdź, ile masz miejsca i jakie są warunki pracy, dopiero potem porównuj waty. Na dachu domu jednorodzinnego zwykle najlepiej wypadają moduły monokrystaliczne o wysokiej sprawności, z dobrą gwarancją produktu i sensownym współczynnikiem temperaturowym. Jeżeli konstrukcja ma pracować w trudniejszych warunkach, na przykład nad wiatą, na garażu albo w miejscu narażonym na wiatr i śnieg, mocniejsza budowa szkło-szkło może być rozsądnym wyborem, ale trzeba liczyć się z większą masą.
- Nie kupuj panelu wyłącznie po mocy znamionowej.
- Sprawdź, jak moduł zachowuje się w wysokiej temperaturze i czy ma sensowną gwarancję.
- Przy zacienieniu zwracaj uwagę na diody obejściowe i układ instalacji.
- Przy ograniczonej nośności dachu masa panelu bywa ważniejsza niż kilka dodatkowych watów.
- Jeśli liczysz na długą żywotność, patrz na jakość laminacji, ramy i puszki przyłączeniowej, nie tylko na markę z frontu.
Dobrze dobrany moduł nie jest tym, który ma najbardziej efektowną liczbę na etykiecie, tylko tym, którego warstwy, połączenia i zabezpieczenia pasują do konkretnego dachu oraz warunków pracy. W fotowoltaice konstrukcja ma tak samo duże znaczenie jak sama technologia ogniw, a często nawet większe.
