System off-grid ma sens wtedy, gdy chcesz zasilać dom, domek, warsztat albo działkę bez polegania na sieci. Najważniejsze nie są same panele, lecz cały układ: energia musi przejść przez magazyn, falownik i zabezpieczenia w odpowiedniej kolejności. Poniżej rozkładam to na prosty schemat połączeń, pokazuję dobór elementów i wskazuję miejsca, w których najłatwiej popełnić kosztowny błąd.
Najważniejszy jest układ, w którym panele, magazyn energii i falownik pracują jako jeden system
- W off-gridzie prąd z paneli trafia najpierw do regulatora MPPT albo bezpośrednio do falownika z MPPT, a potem do akumulatora.
- Najprostszy schemat to: panele PV, zabezpieczenie DC, MPPT, akumulator, falownik wyspowy i osobna rozdzielnia dla odbiorników.
- W większych instalacjach praktycznym wyborem jest zwykle 48 V, bo ogranicza prądy i upraszcza okablowanie.
- Najczęstszy błąd to niedoszacowanie pojemności baterii, zwłaszcza na wieczór i na zimę.
- Off-grid najlepiej działa tam, gdzie liczy się autonomia, a nie sprzedaż nadwyżek do sieci.
- Jeśli system ma zasilać kilka obwodów, rozdzielnia awaryjna i zabezpieczenia są tak samo ważne jak same panele.

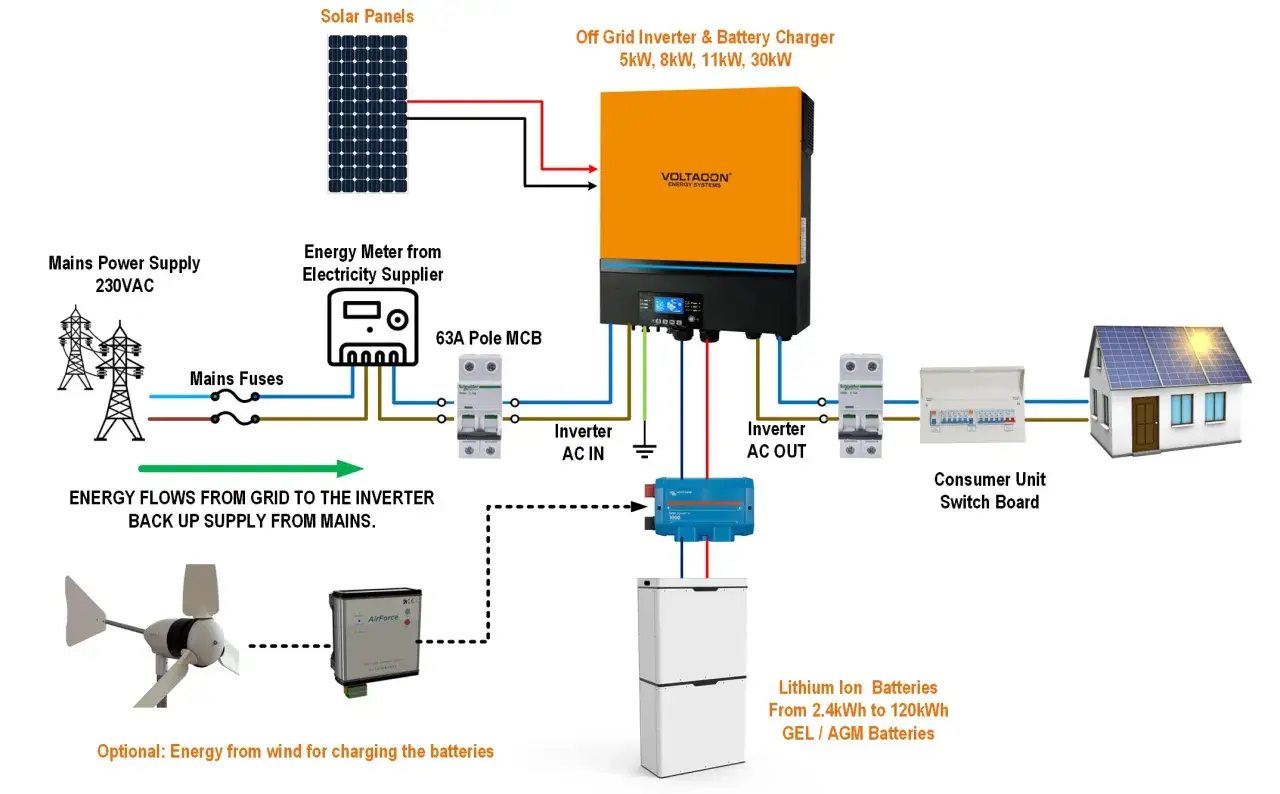

Jak działa układ off-grid i co pokazuje schemat połączeń
W praktyce schemat instalacji off-grid pokazuje drogę energii od słońca do gniazdka. Panele produkują prąd stały DC, regulator ładowania pilnuje, żeby ładowanie odbywało się bezpiecznie, akumulator magazynuje energię, a falownik wyspowy zamienia ją na prąd zmienny AC dla domowych odbiorników. Ja zawsze zaczynam od tej logiki, bo dopiero ona pokazuje, czy cały projekt ma szansę działać stabilnie.

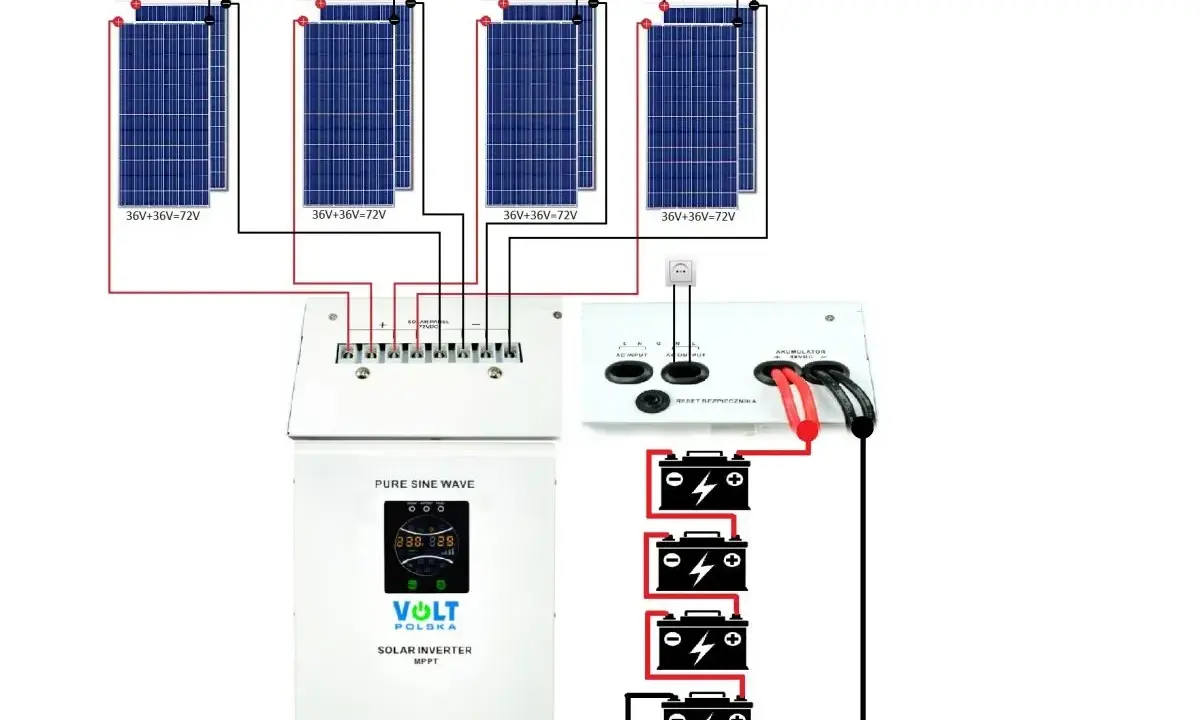

Najkrótszy schemat wygląda tak: panele PV → zabezpieczenie DC → regulator MPPT → akumulator → falownik off-grid → rozdzielnia AC → odbiorniki. W niektórych urządzeniach MPPT jest już wbudowany w falownik, więc układ jest krótszy, ale zasada pozostaje taka sama. Jeśli tego nie rozumiesz, łatwo kupić sprzęt, który formalnie pasuje, ale w praktyce nie spina się napięciowo albo za szybko ogranicza ładowanie.
Ścieżka prądu stałego
Po stronie DC najważniejsze jest to, żeby panelom zapewnić właściwy punkt pracy i bezpieczne odprowadzenie energii do magazynu. Regulator MPPT to układ, który śledzi punkt największej mocy paneli, czyli wyciąga z nich więcej energii niż prosty, tani kontroler PWM. To właśnie na tym etapie decyduje się, czy instalacja wykorzysta potencjał modułów, czy tylko „przepuści” część energii.
Przeczytaj również: Wysoki rachunek za prąd? Sprawdź, co go podbija!
Ścieżka prądu zmiennego
Po stronie AC wszystko zaczyna się od falownika, który zasila wybrane obwody domu albo obiektu. W praktyce warto wydzielić osobną rozdzielnię dla odbiorników krytycznych, na przykład oświetlenia, lodówki, sterowania bramą, routera czy pompy obiegowej. Takie podejście zmniejsza ryzyko przeciążenia i daje większą kontrolę nad tym, co ma działać zawsze, a co może zostać wyłączone w słabszym okresie.
Gdy ta logika jest jasna, dużo łatwiej przejść do konkretów, czyli do tego, z jakich elementów powinien składać się poprawny system.
Z czego składa się poprawny system off-grid
W dobrym układzie nie ma przypadkowych komponentów. Każdy element ma swoją rolę i brak jednego z nich od razu odbija się na sprawności, bezpieczeństwie albo trwałości całego zestawu.
| Element | Po co jest potrzebny | Na co zwracam uwagę |
|---|---|---|
| Panele fotowoltaiczne | Produkują energię w ciągu dnia | Moc, napięcie pracy, sposób łączenia stringów i warunki montażu |
| Regulator MPPT | Dopasowuje pracę paneli do ładowania magazynu | Zakres napięć wejściowych, maksymalny prąd ładowania i sprawność |
| Akumulator | Magazynuje energię na wieczór, noc i słabsze dni | Pojemność użyteczna, cykle pracy, temperatura pracy i obecność BMS |
| Falownik off-grid | Zmienia DC na AC i zasila odbiorniki | Czysta sinusoida, moc ciągła, moc chwilowa i jakość automatyki |
| Zabezpieczenia DC i AC | Chronią instalację przed zwarciem, przepięciem i przeciążeniem | Rozłączniki, bezpieczniki, wyłączniki nadprądowe, RCD i ograniczniki przepięć |
| Rozdzielnia obwodów krytycznych | Oddziela zasilane sekcje od reszty budynku | Podział na obwody i czytelne oznaczenie, co działa z off-gridu |
| Monitoring | Pokazuje stan baterii, produkcję i zużycie | Widoczność SOC, alarmy i historia pracy systemu |
W tym zestawie szczególnie ważny jest BMS, czyli układ zarządzania baterią. Pilnuje on ładowania i rozładowania ogniw, a przy akumulatorach litowych jest właściwie obowiązkowy. Jeśli planujesz intensywne codzienne użycie, najczęściej rozsądniej wypada LiFePO4 niż AGM, bo lepiej znosi pracę cykliczną i głębsze rozładowania.
Gdy komponenty są już nazwane, można przejść do najważniejszego pytania praktycznego: jak dobrać ich wielkość, żeby system nie był ani za mały, ani absurdalnie przewymiarowany.
Jak dobrać moc paneli, falownik i akumulator do realnego zużycia
Ja zaczynam zawsze od energii, a nie od paneli. Najpierw trzeba policzyć, ile kilowatogodzin budynek zużywa na dobę, potem ustalić, jak długo ma działać bez słońca, a dopiero na końcu dobierać pozostałe elementy. To odwraca typowy błąd początkujących, którzy kupują falownik „na oko”, a potem okazuje się, że bateria kończy się wieczorem.
- Zapisz rzeczywiste dobowe zużycie energii w kWh, najlepiej z pomiaru lub zsumowanych odbiorników.
- Ustal wymaganą autonomię, czyli liczbę dni pracy bez produkcji z paneli. Dla domku weekendowego wystarczy często 1 dzień, dla domu całorocznego zwykle więcej.
- Przelicz pojemność użyteczną na nominalną. Jeśli chcesz 8 kWh energii użytkowej, a akumulator LiFePO4 ma bezpieczny DoD na poziomie 80%, potrzebujesz około 10 kWh pojemności nominalnej.
- Dobierz falownik nie tylko do mocy ciągłej, ale też do mocy chwilowej, bo lodówka, pompa lub elektronarzędzia potrafią mieć wysoki prąd rozruchowy.
- Dopiero potem dobierz moc paneli, pamiętając, że zimą uzysk jest wyraźnie niższy niż latem.
Praktyczny przykład: jeśli obiekt zużywa 4 kWh dziennie, a chcesz dwie doby autonomii, celujesz w około 8 kWh energii użytkowej. Przy LiFePO4 oznacza to mniej więcej 10 kWh baterii nominalnej, co w systemie 48 V daje orientacyjnie okolice 200 Ah. To już pokazuje, dlaczego bateria jest w off-gridzie tak kosztowna i tak ważna jednocześnie.
| Napięcie systemu | Gdzie ma sens | Plus | Minus |
|---|---|---|---|
| 12 V | Bardzo małe układy, kamper, prosty domek | Niska złożoność | Bardzo duże prądy przy wyższej mocy |
| 24 V | Małe i średnie instalacje | Lepszy kompromis między ceną a prądami | Przy większych obciążeniach szybko robi się ciasno |
| 48 V | Większość sensownych systemów domowych i warsztatowych | Mniejsze prądy, łatwiejsze okablowanie, lepsza skalowalność | Trochę wyższy próg wejścia kosztowego |
To prowadzi prosto do kolejnego pytania: czy w ogóle potrzebujesz pełnego off-gridu, czy wystarczy rozwiązanie hybrydowe, które daje więcej elastyczności.
Kiedy off-grid ma sens, a kiedy lepiej wybrać hybrydę
Tu nie ma jednej odpowiedzi dla każdego budynku. Off-grid wygrywa tam, gdzie przyłącze jest trudne, drogie albo w ogóle nie istnieje. Hybryda z kolei ma przewagę, gdy obiekt jest podłączony do sieci, ale chcesz mieć własny magazyn energii i awaryjne zasilanie na wypadek przerw.
| Wariant | Największa zaleta | Najmocniejsze ograniczenie | Kiedy wybieram go najczęściej |
|---|---|---|---|
| Off-grid | Pełna niezależność od sieci | Duży koszt magazynu energii i potrzeba dobrego bilansu | Działka, domek letniskowy, obiekt oddalony od sieci |
| Hybryda | Współpraca z siecią i bateria awaryjna | Większa złożoność układu | Dom całoroczny z dostępem do sieci, ale z potrzebą backupu |
| On-grid | Najprostsza i zwykle najtańsza instalacja | Brak zasilania przy zaniku sieci | Gdy priorytetem jest obniżenie rachunków, nie autonomia |
W polskich warunkach całoroczny dom off-grid trzeba liczyć bardzo ostrożnie, bo zimą produkcja z PV spada na tyle mocno, że bez dużego magazynu i zapasu mocy układ zaczyna być kapryśny. Dlatego w praktyce najlepiej sprawdza się tam, gdzie zużycie jest przewidywalne, a odbiorniki można kontrolować. Gdy ten wybór jest już jasny, zostaje jeszcze najważniejsza część projektu: błędy, które potrafią zniszczyć nawet dobrze wyglądający schemat.
Najczęstsze błędy, które psują cały projekt
W off-gridzie nie wybacza się niedoszacowania. System może wyglądać dobrze na papierze, ale jeśli jeden element jest zbyt słaby, całość zaczyna działać niestabilnie. Z praktyki widzę kilka pomyłek, które wracają najczęściej.
- Za mały akumulator - instalacja działa w południe, ale wieczorem i rano już nie ma z czego pobierać energii.
- Ignorowanie prądu rozruchowego - lodówki, pompy i niektóre elektronarzędzia potrafią chwilowo pobierać dużo więcej niż wynika z tabliczki znamionowej.
- Zbyt cienkie przewody - przy wyższych prądach pojawiają się spadki napięcia, grzanie i realna strata mocy.
- Brak osobnej rozdzielni dla obwodów krytycznych - w praktyce kończy się to chaosem i trudnym serwisem.
- Brak pełnej ochrony DC i AC - bez rozłącznika, zabezpieczeń nadprądowych i ochrony przeciwprzepięciowej ryzyko awarii rośnie bardzo szybko.
- Dobór akumulatora tylko po cenie - tani start bywa drogi w eksploatacji, zwłaszcza przy codziennym ładowaniu i rozładowywaniu.
- Planowanie pod lato, a nie pod zimę - to jeden z najbardziej podstępnych błędów, bo układ działa dobrze przez kilka miesięcy, a potem zaczyna wymagać dyscypliny.
Jeśli mam wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią porządek po stronie zabezpieczeń i kabli. Schemat nie ma działać „mniej więcej” - ma działać również wtedy, gdy warunki są gorsze, bateria niżej naładowana, a odbiorniki włączają się jeden po drugim. Dopiero wtedy warto przejść do budżetu, bo on zwykle obnaża, czy projekt jest realistyczny.
Ile kosztuje taki system i z czego naprawdę składa się budżet
Największym kosztem w off-gridzie nie są same panele, tylko magazyn energii i elementy, które mają utrzymać cały system w ryzach. Dlatego porównywanie wyłącznie cen modułów PV wprowadza w błąd. Liczy się komplet: panele, falownik, bateria, zabezpieczenia, okablowanie, konstrukcja i montaż.
| Typ instalacji | Orientacyjny zakres | Co zwykle obejmuje |
|---|---|---|
| Mały układ do domku lub działki | Około 12 000 - 30 000 zł | 2-3 kWp PV, 5-7 kWh magazynu, falownik wyspowy i podstawowe zabezpieczenia |
| Średni układ dla warsztatu lub budynku sezonowego | Około 25 000 - 45 000 zł | 3-5 kWp PV, 7-10 kWh magazynu, porządna rozdzielnia i lepsza automatyka |
| Większy system dla domu całorocznego | Około 45 000 - 120 000+ zł | 6-10 kWp PV, 10-20 kWh magazynu, pełny zestaw zabezpieczeń i większy falownik |
W praktyce baterie potrafią zjeść największą część budżetu, często 35-60 procent całości. Falownik i MPPT to zwykle kolejne 15-25 procent, panele około 10-20 procent, a reszta idzie na zabezpieczenia, okablowanie, montaż i osprzęt. To dlatego dobrze zaprojektowany off-grid rzadko jest „tanio podobny” do klasycznej fotowoltaiki z siecią - autonomia po prostu kosztuje więcej.
Jeżeli budżet ma się spiąć, trzeba na koniec sprawdzić jeszcze kilka rzeczy zanim kupisz pierwszy komponent, bo właśnie tam projekt najczęściej się rozjeżdża.
Zanim kupisz pierwszy element, sprawdź te trzy rzeczy
Najpierw policz realne zużycie, a nie to, które wydaje się „na oko” wystarczające. Potem ustal, czy system ma obsługiwać tylko sezonowy domek, czy budynek całoroczny, bo to zmienia wymagany zapas energii w sposób bardzo odczuwalny. Na końcu sprawdź, czy odbiorniki mają silniki, grzałki albo inne elementy o dużym prądzie startowym, bo to one najczęściej wymuszają mocniejszy falownik i większy zapas baterii.
- Policz dzienne zużycie w kWh i dodaj rezerwę na wieczór oraz pochmurne dni.
- Ustal, które obwody mają działać zawsze, a które mogą być odłączane bez szkody.
- Sprawdź temperaturę i miejsce montażu akumulatorów, bo bateria źle znosi skrajne warunki.
- Zostaw miejsce na rozbudowę, jeśli w przyszłości dojdą kolejne odbiorniki.
Jeśli te trzy obszary są dobrze policzone, schemat przestaje być tylko rysunkiem, a staje się układem, który ma szansę działać stabilnie przez lata. Właśnie tak podchodzę do tematu: najpierw bilans energii, potem dobór napięcia i magazynu, a dopiero na końcu estetyka całego zestawu.
