Mocowanie do elewacji ocieplonej styropianem wymaga innego myślenia niż zwykłe wiercenie w murze. Liczy się nie tylko sam wkręt, ale też to, czy obciążenie przejdzie przez warstwę ocieplenia do nośnej ściany, czy zostanie bezpiecznie rozłożone w izolacji. W tym artykule pokazuję, jak dobrać element montażowy, które rozwiązania sprawdzają się przy lekkich i cięższych akcesoriach oraz gdzie kończy się rozsądny montaż na własną rękę.
Najważniejsze zasady, które oszczędzają elewację i nerwy
- Nie każdy element można przykręcić tak samo - lekka tabliczka wymaga innego łącznika niż markiza czy duży wspornik.
- W styropianie pracują dwa różne typy mocowań - jedne trzymają się w samej izolacji, inne przenoszą siły do nośnego muru.
- Grubość ocieplenia ma znaczenie praktyczne - przy systemach dystansowych trzeba dobrać długość i głębokość zakotwienia do konkretnej warstwy.
- Największym wrogiem fasady jest improwizacja - zły dobór kotwy kończy się pęknięciem tynku, mostkiem termicznym albo luzującym się punktem montażowym.
- Przy niepewnym podłożu nie zgaduje się nośności - wtedy robi się próbę wyrywania albo wybiera system projektowany pod większe obciążenie.
Jak oceniam, co naprawdę obciąża elewację
Zanim sięgam po konkretny łącznik, patrzę na trzy rzeczy: ciężar elementu, jego wysięg od ściany i rodzaj podłoża pod styropianem. To właśnie te parametry decydują, czy wystarczy mocowanie pracujące w samej warstwie izolacji, czy trzeba przenieść obciążenie przez ocieplenie aż do ściany nośnej.
ETICS, czyli zewnętrzny system ocieplenia, to nie tylko styropian. W praktyce mamy warstwę kleju, siatkę zbrojącą i tynk, a dopiero pod nimi mur lub beton. Dlatego przy montażu nie wolno zakładać, że tynk cokolwiek „utrzyma”. Trzyma zawsze cały układ, ale tylko wtedy, gdy element montażowy jest dobrany do zadania.
- Obciążenie statyczne - ciężar własny lampy, skrzynki czy tabliczki.
- Obciążenie dynamiczne - wiatr, szarpnięcie, drgania, otwieranie i zamykanie ruchomych elementów.
- Moment na wysięgniku - mały element na długim ramieniu potrafi obciążać fasadę bardziej niż cięższy, ale „przylegający” detal.
- Warunki środowiskowe - deszcz, mróz, promieniowanie UV i korozja osprzętu z czasem robią swoje.
W praktyce właśnie od tej oceny zaczynam dobór techniki montażu, bo dopiero ona pozwala sensownie odróżnić lekki osprzęt od punktu, który wymaga już systemu dystansowego.
Jak dobrać mocowanie do elewacji ocieplonej styropianem do obciążenia
Najprościej dzielę rozwiązania na cztery grupy: elementy do lekkich akcesoriów, wzmocnione łączniki do średnich obciążeń, kotwy dystansowe do przenoszenia sił na mur oraz systemy podkonstrukcyjne dla większych układów. Taki podział jest praktyczny, bo od razu zawęża wybór i pozwala uniknąć przypadkowych zakupów.
| Zastosowanie | Najlepszy typ elementu | Co daje | Gdzie są granice |
|---|---|---|---|
| Numery domu, dzwonek, lekka lampa, mała tabliczka | Kołek do izolacji, spiralny łącznik do styropianu | Montaż w samej warstwie ocieplenia, bez dużej ingerencji w mur | Tylko lekkie elementy, bez dużego wysięgu i silnego działania wiatru |
| Skrzynka na listy, czujnik, mały uchwyt, średnie akcesoria | Wzmocniony kołek do izolacji, np. rozwiązanie klasy FID II Plus | Lepsza nośność i estetyczne osadzenie w elewacji | Trzeba sprawdzić grubość tynku, typ styropianu i zalecenia producenta |
| Markiza, większa oprawa, cięższy wspornik, elementy narażone na wiatr | Kotwa dystansowa lub system stand-off, np. klasy TherMax 8/10/16 | Przeniesienie obciążenia do podłoża nośnego i ograniczenie mostka termicznego | Wymaga właściwej grubości ocieplenia i pewnego podłoża pod warstwą izolacji |
| Podkonstrukcje, większe okładziny, rozwiązania systemowe | Konsola lub układ projektowany indywidualnie | Stabilne i regulowane oparcie dla cięższej zabudowy | To już zwykle temat dla wykonawcy lub projektanta |
Przy rozwiązaniach dystansowych ważne są liczby, a nie intuicja. Dla przykładu systemy klasy TherMax 8 i 10 pracują w zakresie warstwy nie nośnej od 80 do 240 mm, a TherMax 16 obejmuje zakres 62 do 290 mm. W takich systemach zakotwienie w podłożu nośnym ma zwykle 60-70 mm, zależnie od wariantu, dlatego długość trzeba dobierać do konkretnej fasady, a nie „na oko”.
Jeśli element jest lekki, wybieram mocowanie pracujące w samej izolacji. Jeśli ma przenieść większą siłę albo ma wysięg, przechodzę na rozwiązanie, które zakotwi się w murze, bo to właśnie ono decyduje o bezpieczeństwie całego układu.
Jak montuję taki punkt bez ryzyka dla tynku i ocieplenia
Poprawny montaż zaczyna się jeszcze przed wiertarką. Najpierw sprawdzam, co znajduje się pod styropianem, jak gruba jest warstwa ocieplenia i czy element będzie pracował tylko na ścianie, czy również na wysięgniku. Dopiero potem dobieram rodzaj łącznika oraz średnicę i głębokość otworu.
- Oznaczam punkt montażowy i sprawdzam, czy w tym miejscu nie przebiegają przewody, rury albo inne instalacje.
- Dobieram system do obciążenia - lekkie akcesoria idą w kołek do izolacji, większe elementy w kotwę dystansową.
- Wiercę zgodnie z kartą produktu - nie skracam otworu „dla wygody”, bo wtedy tracę nośność.
- Oczyszczam otwór z pyłu i resztek materiału, żeby element pracował stabilnie.
- Osadzam łącznik tak, by nie zgniatać styropianu i nie uszkodzić warstwy wykończeniowej.
- Dokręcam z wyczuciem - zbyt mocne dociśnięcie potrafi zniszczyć izolację albo odkształcić tynk.
- Uszczelniam przejście przez elewację, jeśli system tego wymaga, żeby nie wpuścić wody w warstwę ocieplenia.

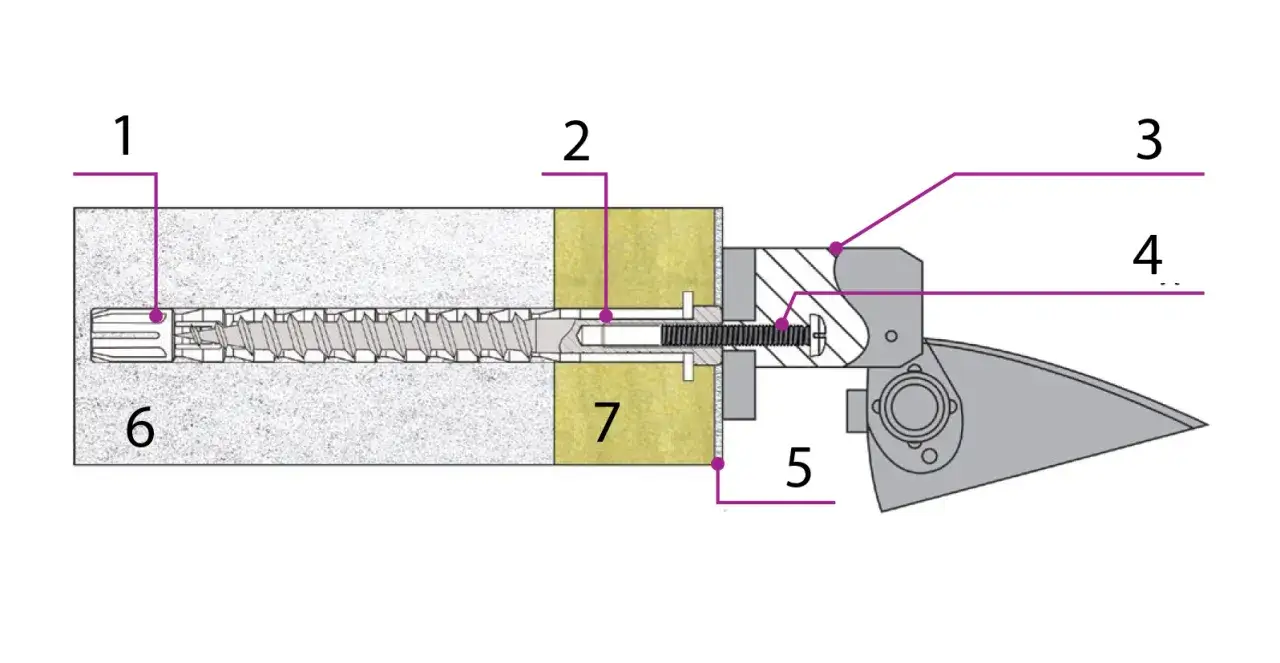

Przy lekkich kołkach do izolacji montaż bywa bardzo prosty i nie wymaga przechodzenia do nośnego muru. Przy kotwach dystansowych jest odwrotnie: to właśnie zakotwienie w ścianie daje nośność, a styropian pełni rolę warstwy pośredniej, którą trzeba ominąć bez szkody dla całej fasady.
W praktyce lubię jedną zasadę: jeśli producent podaje zakres grubości ocieplenia, traktuję go jak granicę, a nie sugestię. To drobny szczegół, ale właśnie on odróżnia trwały montaż od prowizorki, która po jednym sezonie zaczyna pracować.
Najczęstsze błędy, które kończą się pęknięciem tynku albo luzem
Większość problemów na takich elewacjach nie wynika z samego styropianu, tylko z błędnego doboru albo pośpiechu przy montażu. Najczęściej widzę te same pomyłki.
- Użycie zwykłego kołka rozporowego do elementu, który powinien przenosić obciążenie przez ocieplenie.
- Zbyt mała głębokość zakotwienia w murze albo zbyt krótki element montażowy.
- Brak oceny podłoża - pustak, beton i cegła pełna nie zachowują się tak samo.
- Pominięcie uszczelnienia, przez co woda dostaje się w warstwę ocieplenia i osłabia cały punkt.
- Zbyt duży wysięg uchwytu, który zwiększa moment i wyrywa mocowanie szybciej niż sam ciężar elementu.
- Brak odporności na korozję w miejscu narażonym na deszcz, mróz i zabrudzenia.
- Ignorowanie prób wyrywania tam, gdzie dokumentacja nie daje pewnej odpowiedzi o nośności.
Najbardziej zdradliwe są te błędy, które na początku wyglądają niewinnie. Elewacja może wyglądać dobrze przez kilka miesięcy, a potem zaczyna pękać przy otworze albo pracować pod wiatrem, bo ktoś oszczędził na właściwej kotwie.
Kiedy lepiej postawić na rozwiązanie projektowe, a nie improwizację
Jeżeli montuję coś cięższego, wysuniętego albo stale narażonego na wiatr, nie traktuję tego jak zwykły detal wykończeniowy. Markizy, pergole, większe oprawy, uchwyty techniczne, kamery, a tym bardziej elementy zewnętrznej podkonstrukcji wymagają podejścia konstrukcyjnego, nie dekoracyjnego.
W takich sytuacjach kluczowe są trzy pytania: czy znam nośność podłoża, czy znam dokładną grubość i układ ocieplenia oraz czy system montażowy ma potwierdzone parametry dla tego zastosowania. Jeśli odpowiedź na któreś z nich brzmi „nie wiem”, nie zgaduję. Robi się wtedy próbę wyrywania albo wybiera rozwiązanie, które ma jasno opisane dopuszczenie do danego typu podłoża.
To właśnie tutaj często pojawia się różnica między tanim montażem a montażem rozsądnym. Dobrze dobrana kotwa dystansowa albo konsola kosztuje więcej na początku, ale oszczędza naprawy tynku, rozbieranie detalu i poprawki po zawilgoceniu. Przy elewacji lepiej zapłacić raz za właściwy system niż dwa razy za ten sam błąd.
Jeśli mam zostawić jedną praktyczną regułę, brzmi ona tak: im większy ciężar, wysięg i niepewność podłoża, tym mniej miejsca na kompromis. Przy lekkich akcesoriach wystarczy łącznik pracujący w izolacji, przy średnich i ciężkich trzeba przenieść obciążenie do muru i dopilnować uszczelnienia, a przy naprawdę wymagających elementach warto od razu myśleć o systemie zaprojektowanym pod konkretną fasadę.
